高速串行接口測試

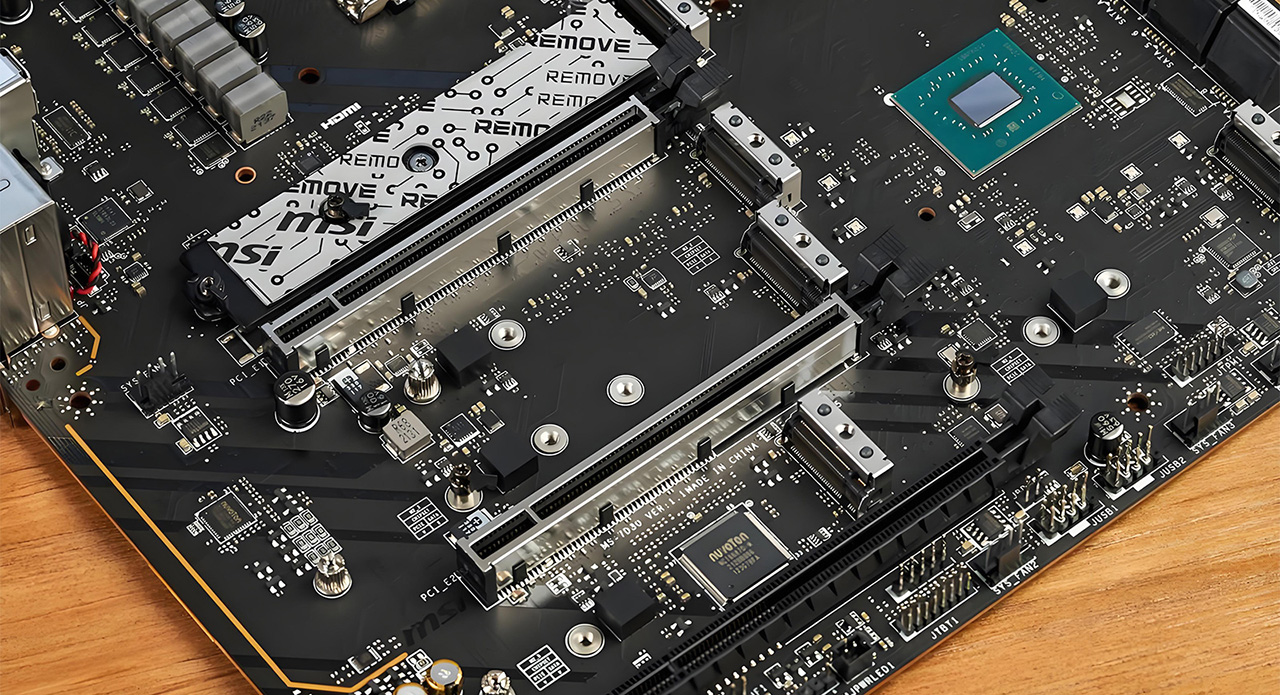

聯網速度的提升需要有更快的內存和串行總線通信作為支撐。 外圍組件高速互連（PCIe?）擴展總線從 PCIe 4.0 提升到了 PCIe 5.0，以便滿足對更高速度的需求。 對于內存也是如此，雙倍速（DDR）內存從 DDR 4.0 演進到了 DDR 5.0。 隨著串行數據通信速度的提升，每個層級都需要進行精確的高速測試。
聯網速度的提升需要有更快的內存和串行總線通信作為支撐。 外圍組件高速互連（PCIe?）擴展總線從 PCIe 4.0 提升到了 PCIe 5.0，以便滿足對更高速度的需求。 對于內存也是如此，雙倍速（DDR）內存從 DDR 4.0 演進到了 DDR 5.0。 隨著串行數據通信速度的提升，每個層級都需要進行精確的高速測試。
超高速鏈路層是由兩個端口的邏輯和物理連接。所連接的端口被稱為鏈路合作伙伴。鏈路層定義了一個端口的邏輯部分和鏈路雙方之間的通信。
鏈路層包含以下三個部件：
用于管理其物理連接末端的狀態機。這些功能包括物理層初始化和事件管理，即連接、刪除和電源管理。還包括初始化和配置雙車道操作。
用于管理與鏈接合作伙伴的信息交換的狀態機和緩沖器。它實現了流量控制、可靠的包頭傳輸（端口到端口）和鏈路電源管理的協議。
數據和協議層信息元素的緩沖區。
鏈路層可用于：
在傳輸過程中將字節序列正確地劃分成包；例如，插入包分隔符
檢測接收到的包，包括包分隔符和接收到的頭包的錯誤檢查（為了可靠的傳遞，如CRC檢查包是否錯誤）
為協議層提供適當的接口，進行協議層包信息交換
同時鏈路層可用于：
管理其PHY的狀態（即其物理連接的結束），包括電源管理和事件（連接、刪除和喚醒）。
傳輸和接收字節流，以及限定字節流作為控制序列或數據的附加信號。該物理層包括離散的傳輸和接收物理鏈路，因此，端口能夠同時發送和接收控制和數據信息。

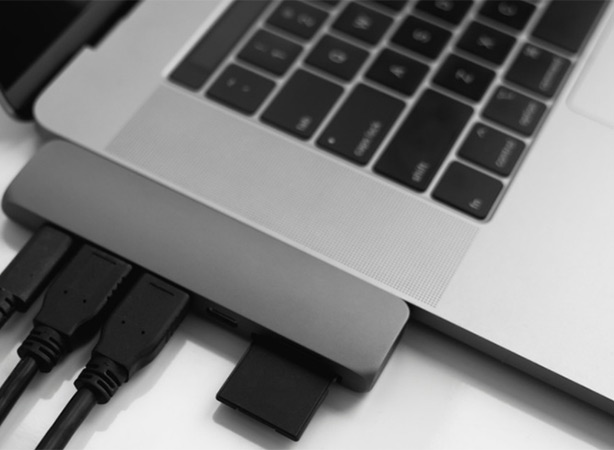

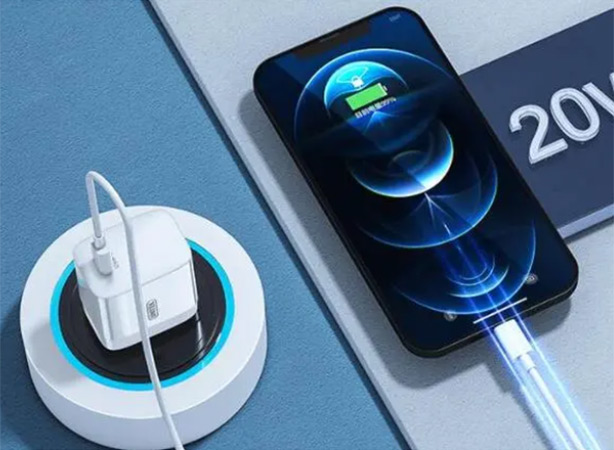

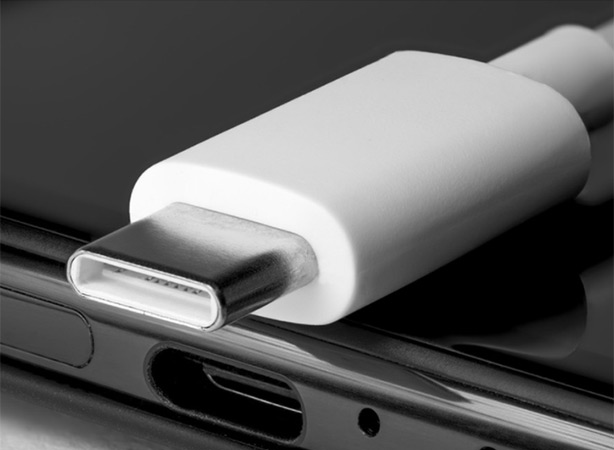

隨著市場上USB Type-C接口在智能設備上使用越來越廣泛，智能設備對于快速充電的需求越來越大， 但傳統圓孔接口會另外占用空間，并且由于充電的電壓或者電流變化會使得插頭更大。因此讓USB接口支持高功率充電成為了提高充電功率的重要手段。現階段基于typeC接口的快充協議多種多樣，但非手機廠家研發的主要有高通的Quick Charge 和 USB-IF協會的USB Power Delivery（USB PD）
為此，高通推出了QC充電（Qualcomm quick charge）用于進行快充，2020年發布的最新版本QC 5 可滿足最高100W（20V 5A）的充電。
USB-IF作為管理USB標準的機構，推出的USB PD充電協議自然得到了不少支持，被廣泛采用在移動設備上，尤其是輕薄筆記本。2021年，PD 3.1充電協議推向市場，通過提高充電最大電壓的方式，其最高功率突破PD 3.0 的100W（20V 5A），達到240W（48V 5A）。同時PD3.1 還支持了反向充電、低功耗設備充電等特性

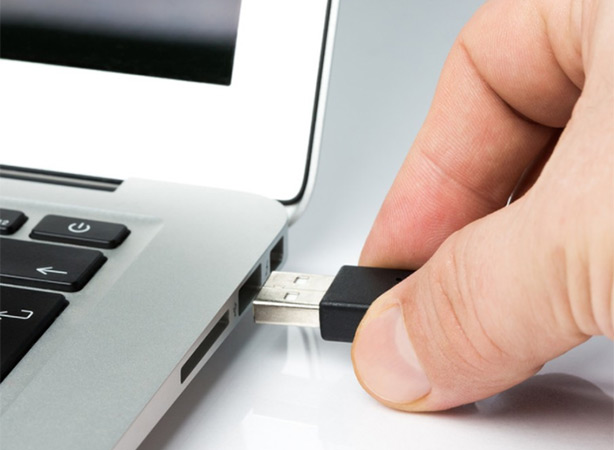

在USB 2.0 電氣一致性測試中，在通用情況、傳輸、接收、數據包參數、速度識別、暫停/恢復狀態、高速中繼器、主機等方面作了要求。為了保證測試的準確性，USB-IF 要求當使用另外的USB線纜時必須選用合規線纜。
USB在傳輸過程中，主要使用D+、D-兩根線作為數據傳輸線，采用差分傳輸方式保證信號的完整性。編碼方式是NRZI（ No Return Zero-Inverse，非歸零反相編碼）。
測試方面主要參考Universal Serial Bus Specification 和 USB 2.0 Electrical Compliance Test Specification 兩個標準，以及相應的ECN文件增刪。
單獨針對USB 3.2 電氣一致性測試的項目數量略有降低；但USB是向下兼容的設備，需要同時滿足USB 2.0 的電氣測試結果。
對于 USB3.2，物理層測試包括發射機 LFPS（低頻周期信號）、SSC（擴頻時鐘）、抖動、眼圖測試和接收機合規性。
由于USB 3.2 內分為Gen1、Gen2、Gen2x2，分別對應5Gbps、10Gbps、20Gbps三種不同速率。其中Gen1和Gen2由于只采用了一對高速數據線，因此對于type A（扁口）、type B（方口）仍然適用。而Gen2x2由于內部變成兩對高速數據線，導致與A/B口失去兼容性，只能使用typeC接口。因此測試時需要針對相應的接口選擇夾具。
當通過USBType-C?連接器接口進行配置時，USB4在功能上取代USB3.2，同時保留USB2.0總線并行運行。在USB3.2中定義的增強型超高速USB，仍然是USB4結構上的USB數據傳輸的基本架構。
USB4與USB3.2的不同之處在于，USB4是一種面向連接的隧道架構，旨在將多個協議結合到一個物理接口上，從而可以動態地共享USB4Fabric的總速度和性能。USB4允許USB數據傳輸與其他特定于顯示、加載/存儲和主機和主機接口的獨立協議并行操作。此外，USB4通過相同的雙lane、雙單工體系結構，將性能從USB3.2的20Gbps(Gen2x2)擴展到40Gbps(Gen3x2)。
