R&S?OSP220/OSP230/OSP320 開放式切換及控制平臺

主要特點

  • 模塊化、可靠、經濟高效
  • 緊湊、安全、靈活
  • 強大的控制和射頻繼電器模塊，最高 67 GHz
  • 系統配置可擴展
  • 便捷的手動和遠程控制與觸發功能


模塊化 R&S?OSP 開放式開關和控制平臺設計用于射頻開關和控制任務。

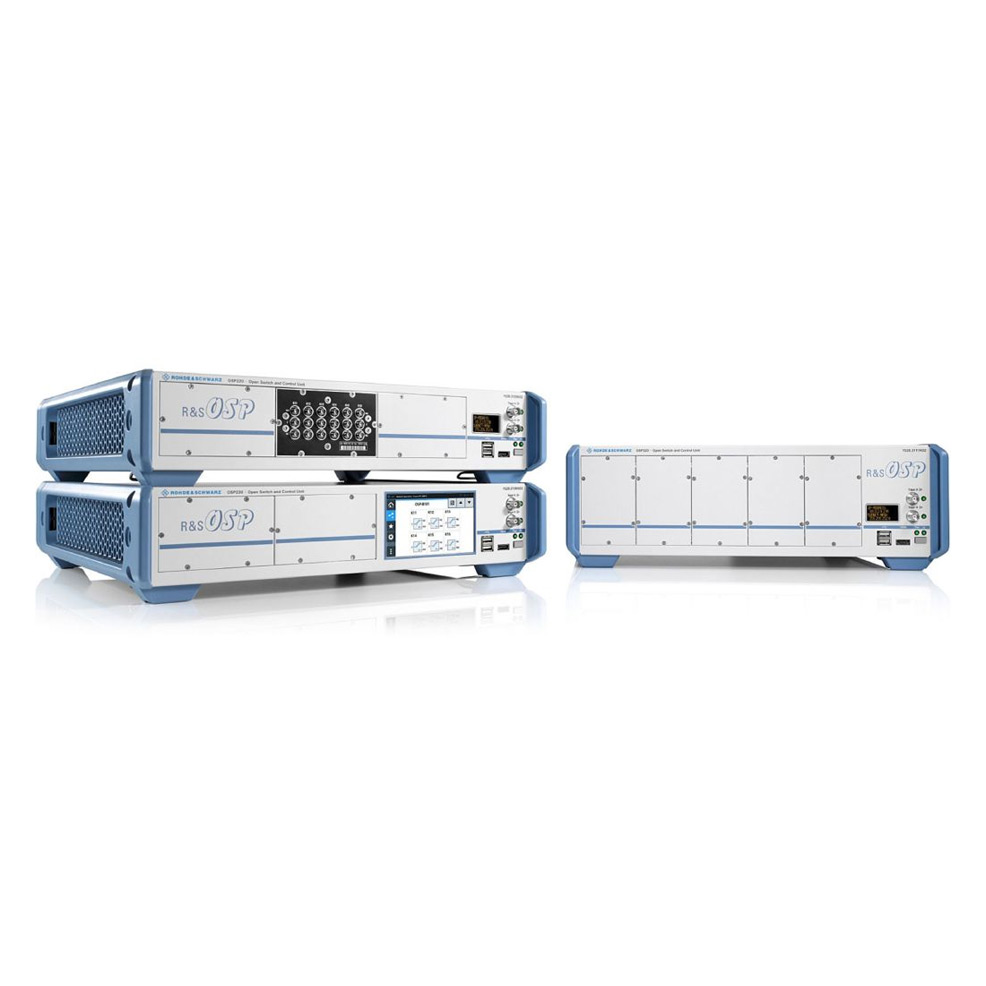

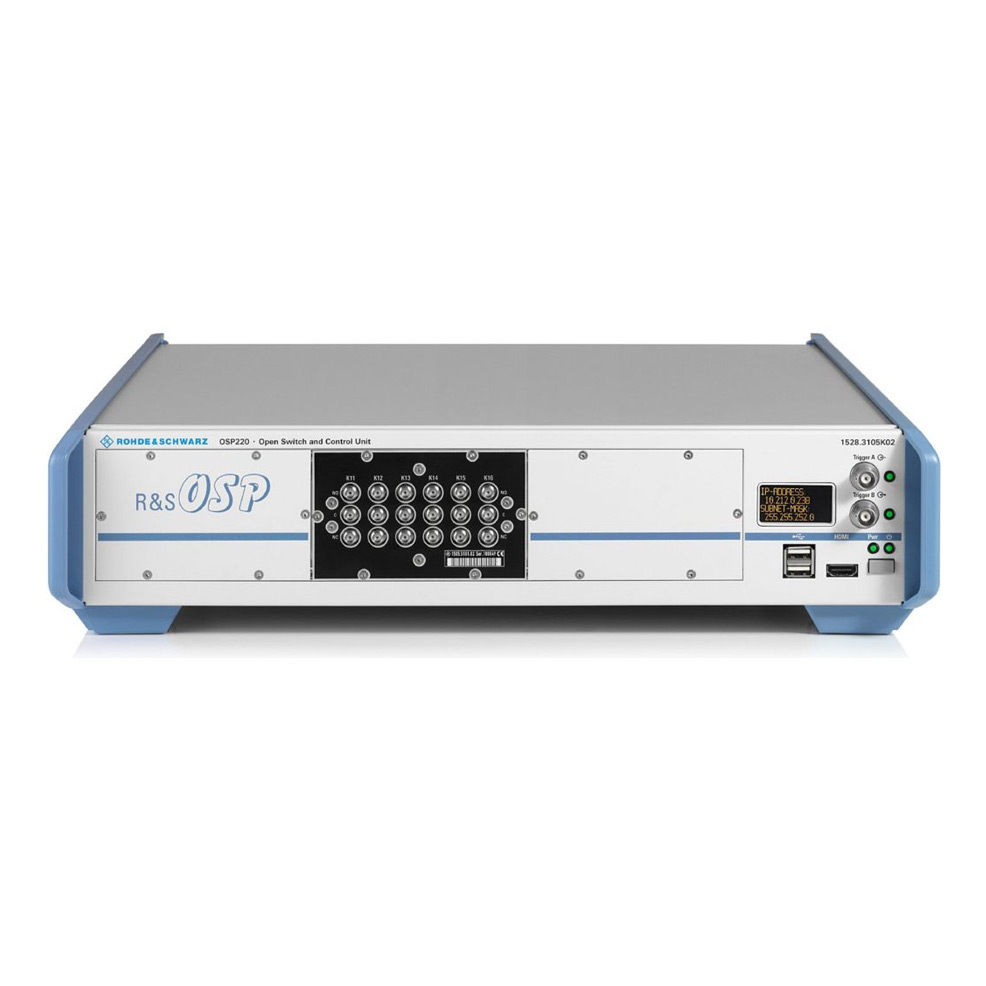

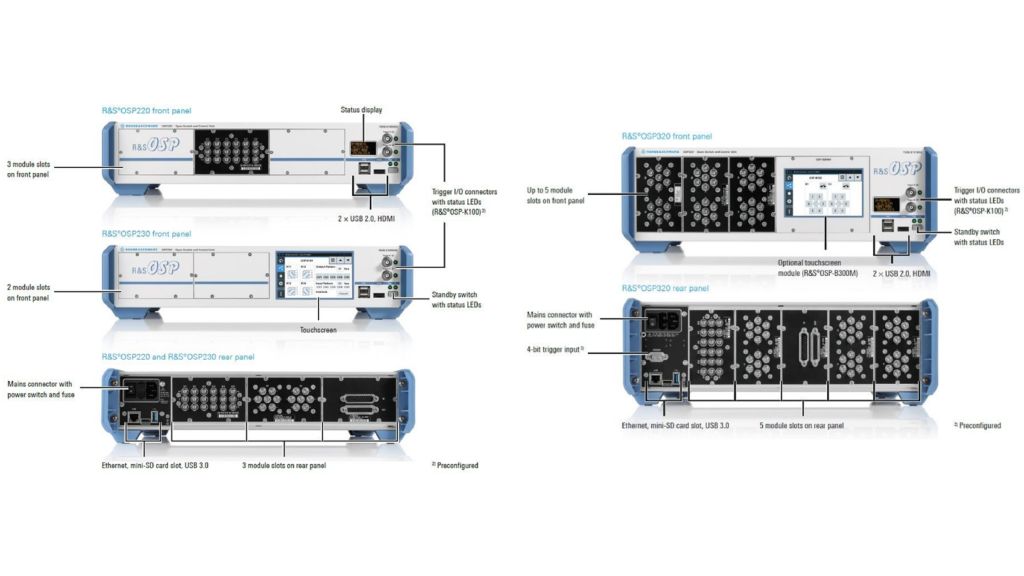

R&S?OSP 提供兩款緊湊型 2 HU 型號（R&S?OSP220、R&S?OSP230）和一款較大的 3 HU 型號 (R&S?OSP320)，可滿足多種測試場景的要求，包括用于實驗室測量的桌面配置和復雜的機架集成式測試系統。

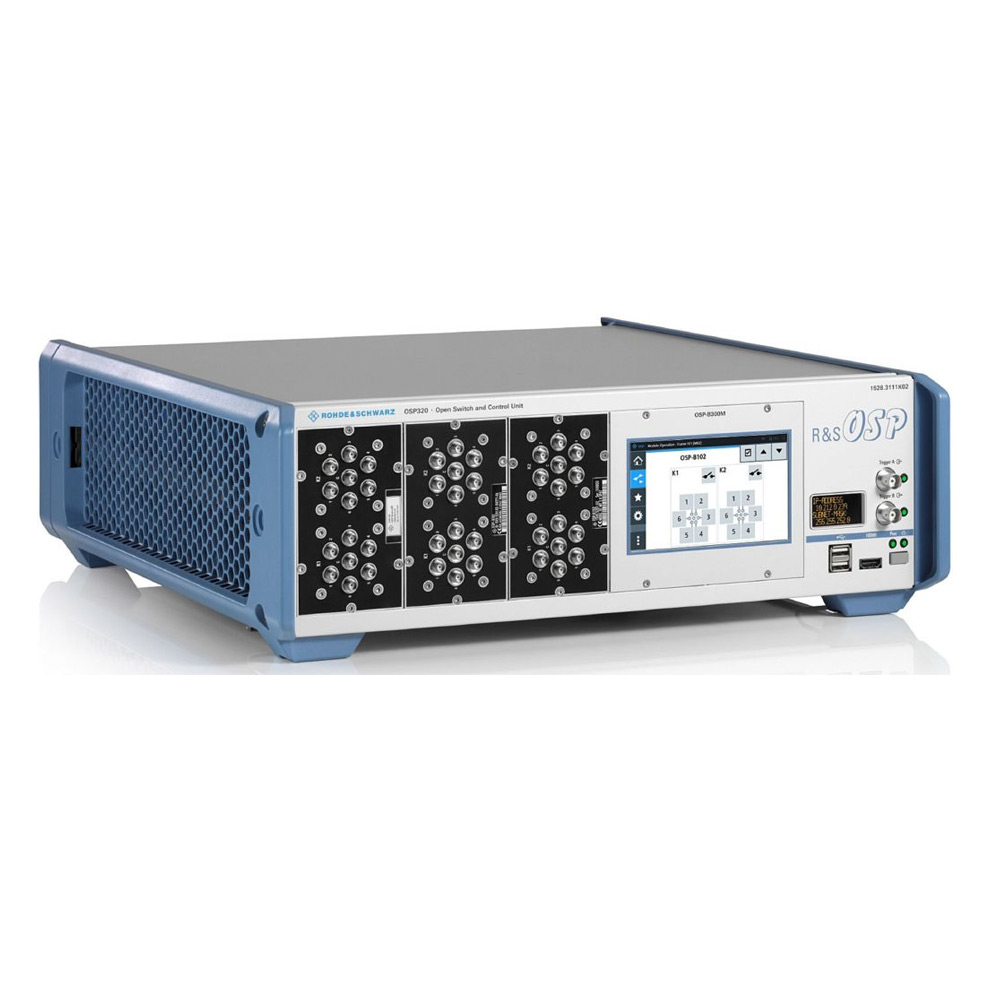

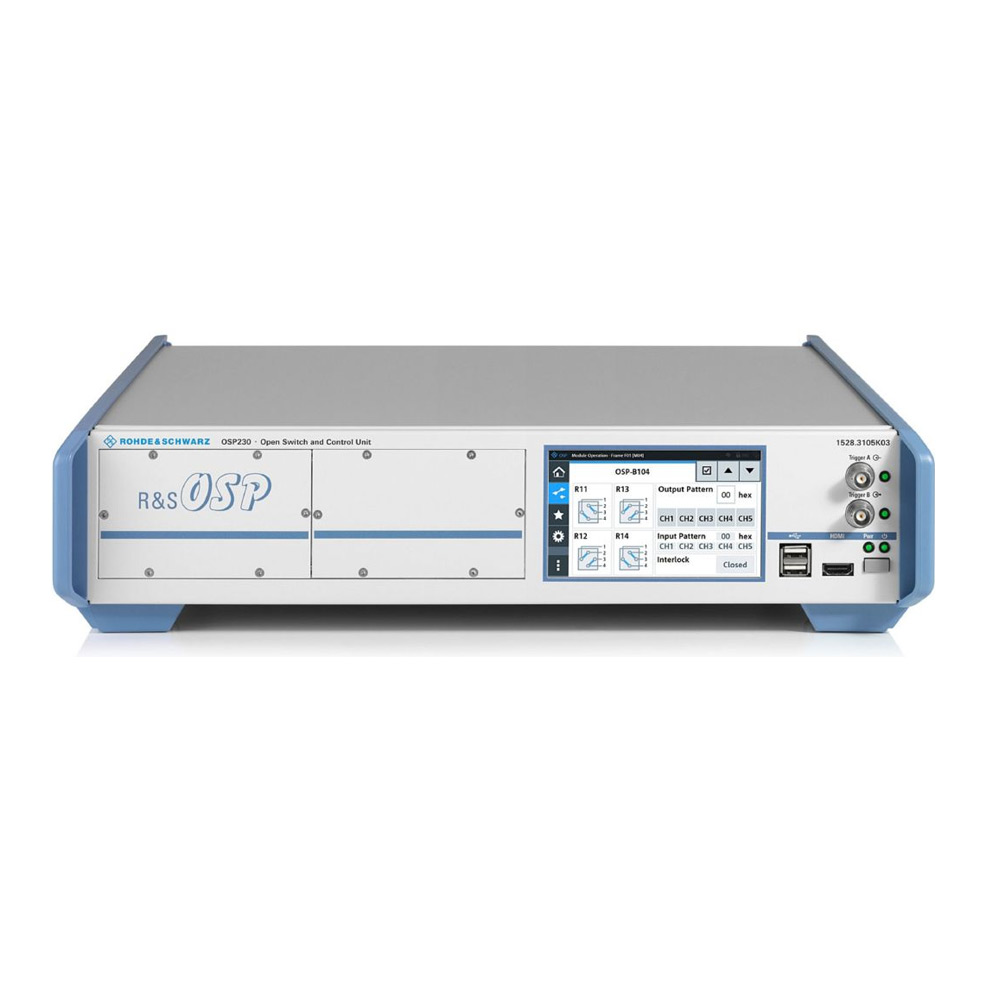

R&S?OSP230 型號配備手動控制觸摸屏。R&S?OSP320 型號可配備顯示器選件。


模塊化、可靠、經濟高效

實現可重復測量的重要因素

R&S?OSP 系列具有模塊化功能，有助于快速設置生產、測試實驗室和開發應用中的測試與測量配置。通過單一開關和控制平臺實施復雜布線非常重要，能夠?qū)崿F(xiàn)可靠、可重復的自動化測量，以便經濟高效地執行測試序列。


緊湊、安全、靈活

可選不同型號，最多具備 10 個靈活的模塊插槽

R&S?OSP 單元集成在由兩個或三個機架單元組成的緊湊型 19" 機柜中。
強大的 CPU 和 LINUX 操作系統可確保靈活控制開關和控制模塊，并能夠使用內外部接口。
每個單元的前后面板上的插槽可以集成到一個特寬的三模塊插槽或雙模塊插槽中，以便用于功能更廣泛的大型模塊。

強大的控制和射頻繼電器模塊

機電繼電器高達 67 GHz

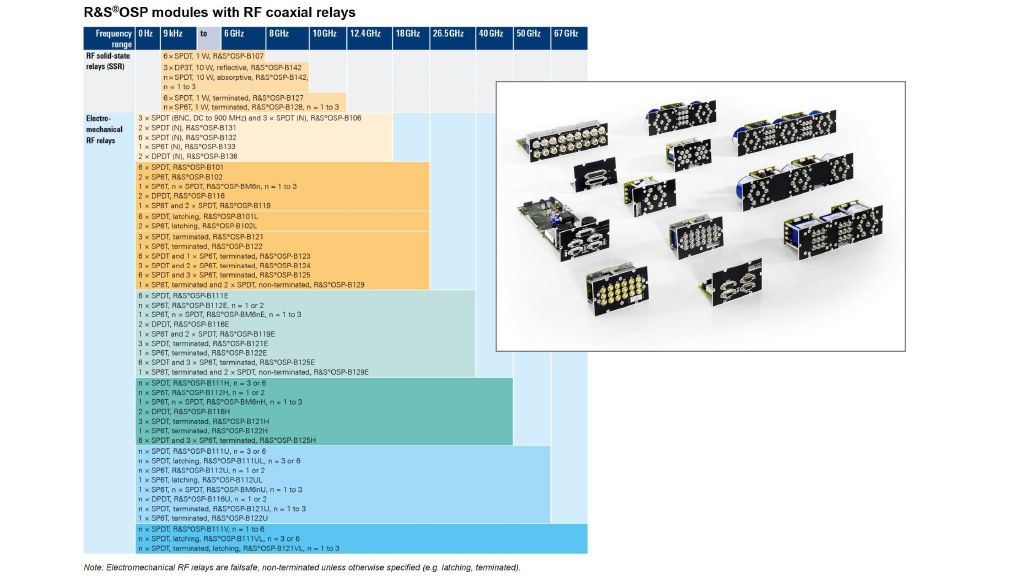

選件包括：

  • 帶 N 繼電器的通用機電射頻繼電器模塊，DC 至 12.4 GHz
  • 機電射頻繼電器模塊，DC 至 18 GHz、26.5 GHz、40 GHz、50 GHz 和 67 GHz
  • 固態繼電器 (SSR) 模塊（最高 10 GHz）、數字 I/O 模塊和復用器模塊

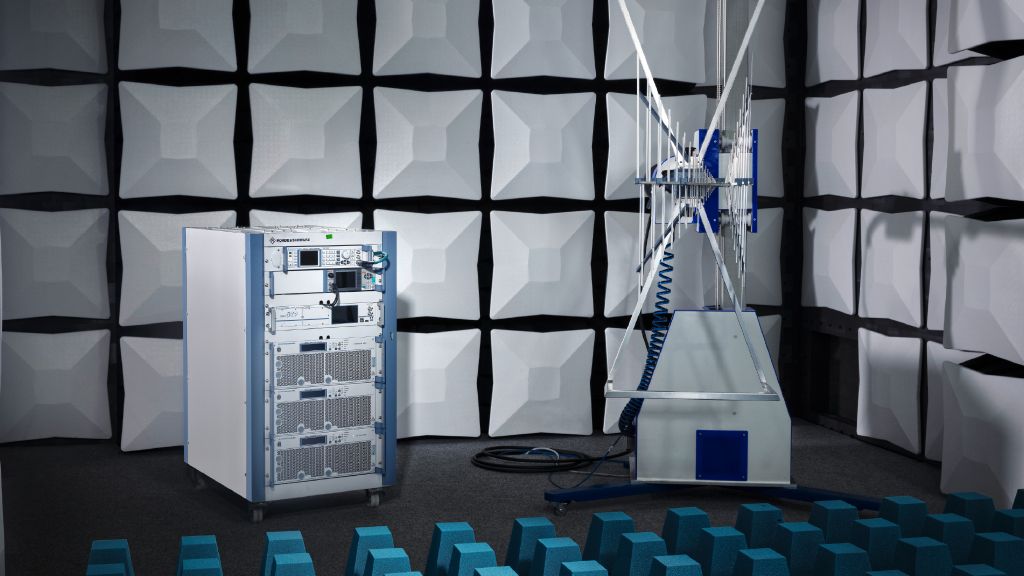

特殊的系統模塊確保更輕松地實施 EMS 和其他測試系統。



系統配置可擴展

輕松進行系統集成，擴展幾乎不受限制

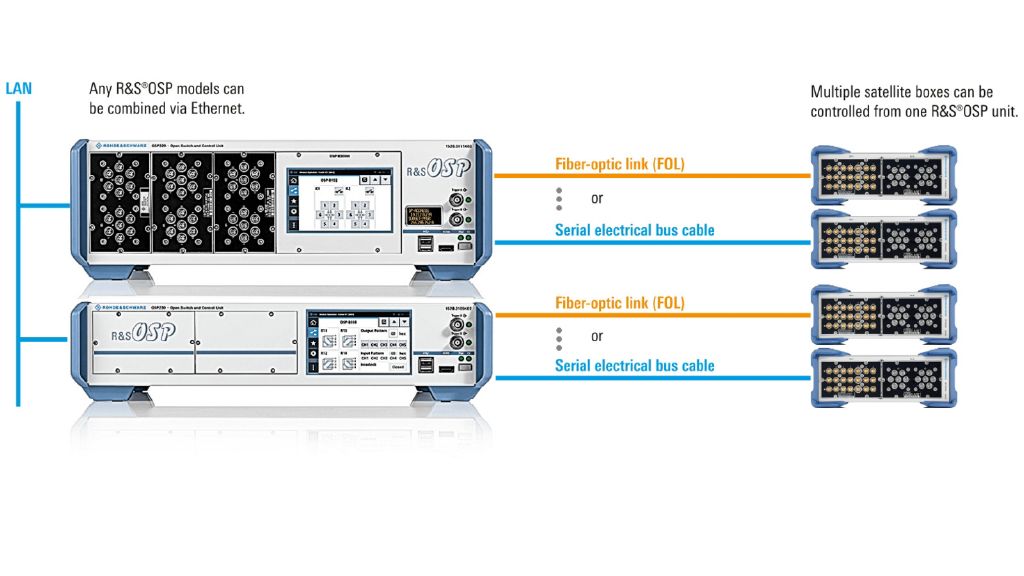

所有 R&S?OSP 型號都可以通過以太網集成到采用主/從配置的本地網絡、公司網絡或全球網絡?，F(xiàn)有的 R&S?OSP 系統可以擴展以滿足未來要求。
緊湊型 R&S?OSP?B200S2 衛星機頂盒可用于遠程操作，以作為多個 R&S?OSP 單元聯網的替代方案。衛星機頂盒能夠使射頻開關和控制操作更靠近被測設備或天線，從而減少所需的長射頻電纜數量，提高裝置的射頻性能，并節約成本。

操作直觀

通過 Web 界面輕松進行手動操作和遠程控制

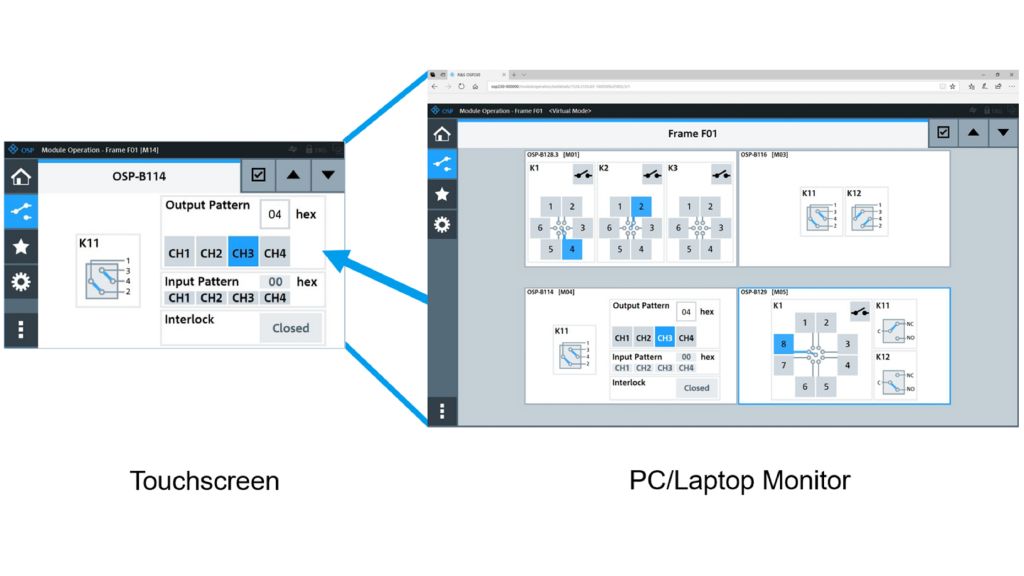

R&S?OSP 型號內置 Web 界面，可本地操作單元，或使用瀏覽器通過臺式電腦或筆記本電腦遠程控制單元。使用瀏覽器進行控制時，顯示內容的分辨率會自動適應顯示器的屏幕尺寸。
所有 R&S?OSP 型號都可以使用鍵盤、鼠標和外部 HDMITM 顯示器控制。

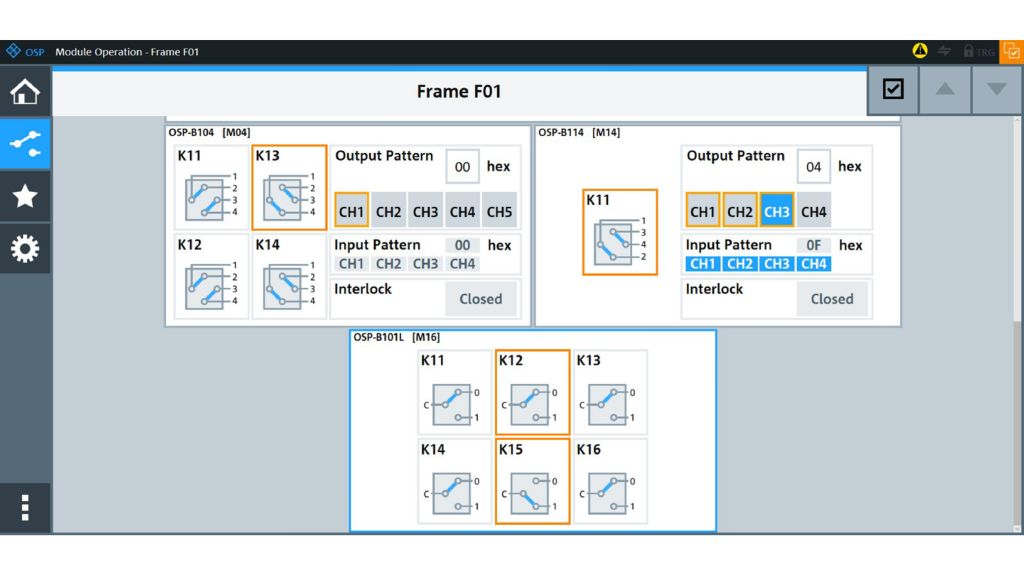

路徑控制

高效的手動操作或編程


  • 組合繼電器開關狀態以定義路徑，簡化復雜布線配置的控制和編程。
  • 將手動定義路徑的語法復制并粘貼到 SCPI 命令，確保高效完成 SCPI 編程。

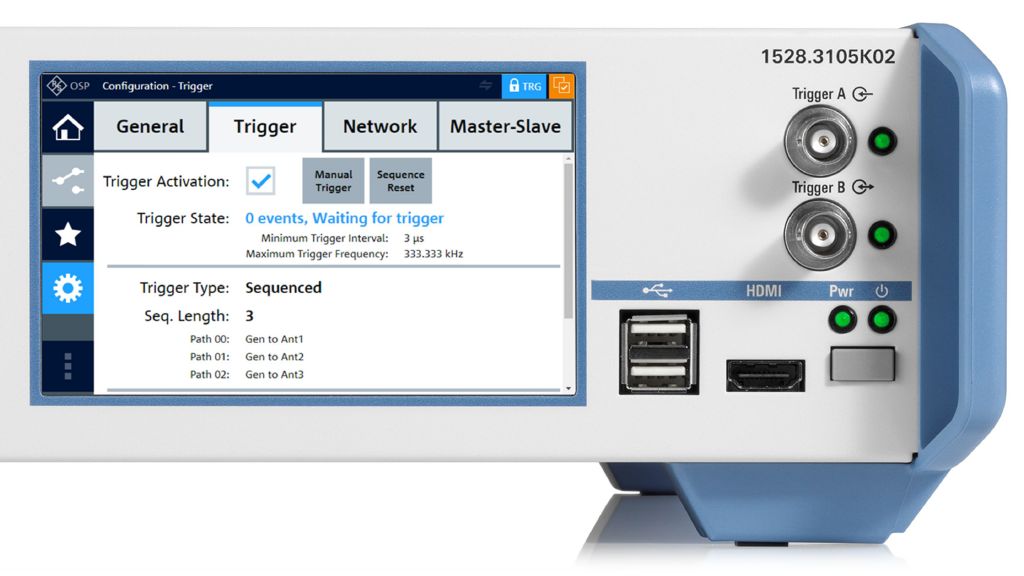

觸發功能

提高開關速度

外部觸發功能更加精確地控制開關過程，使用固態繼電器時可將開關速度提高 1000 倍。關鍵觸發功能具備以下特點

  • 使用固態繼電器 (SSR) 時非?？焖俚亻_(kāi)關 OSP 模塊，與使用 LAN 相比速度提高了 1000 倍
  • 通過以下方式使用硬件控制所有開關元件的開關操作
    - 外部測量設備
    - 測量裝置的外部硬件
  • 根據觸發信號實施準確、可重復的開關操作
  • 支持四種不同的觸發類型：?jiǎn)未巍⑶袚Q、按序和尋址觸發
  • 觸發可通過 SCPI 和觸摸屏進行配置
  • 手動觸發以進行調試，無需外部觸發信號
  • 圖形用戶界面顯示配置的最小觸發間隔/最大觸發頻率
