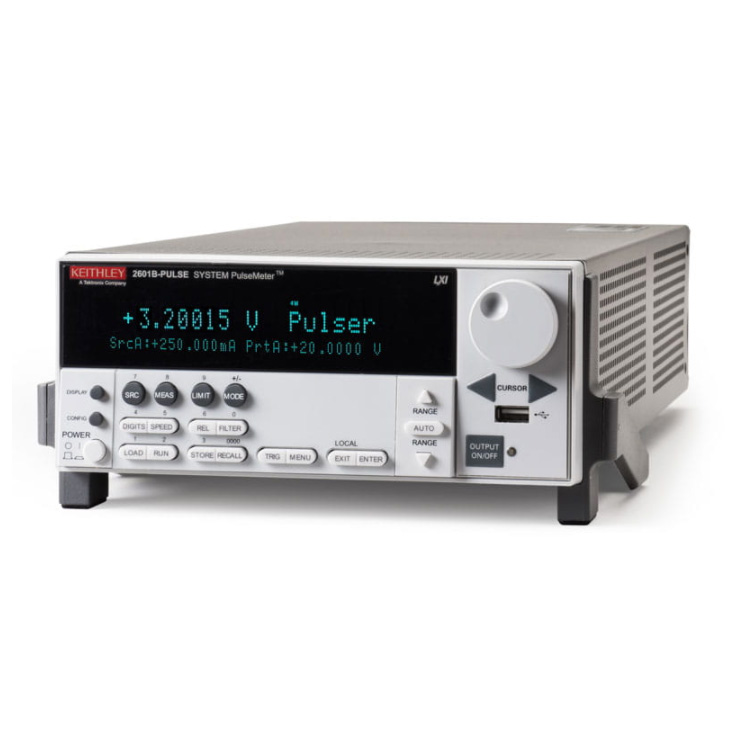

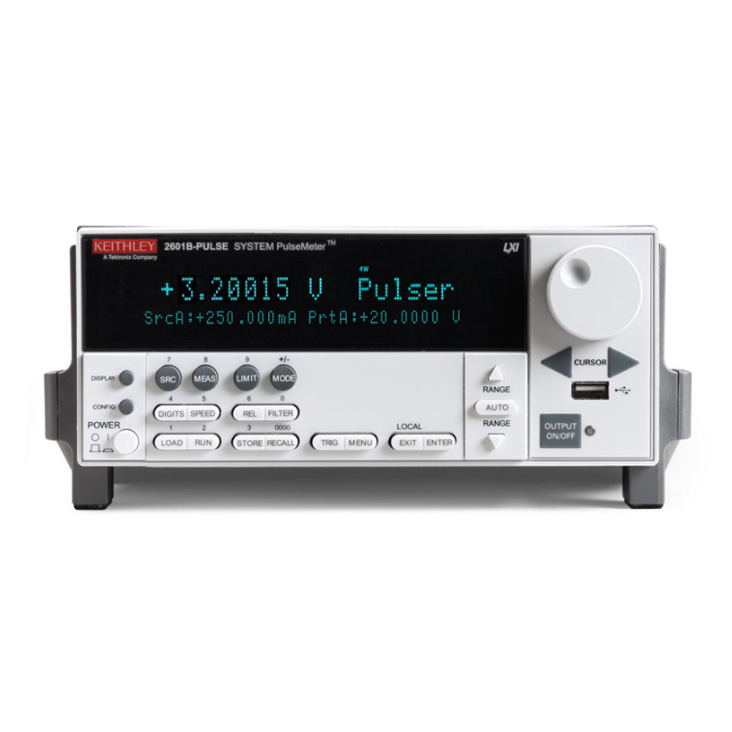

2601B-PULSE 10 μs 脈沖發生器/SMU

主要特點：

  • 行業領先 10A@ 10V, 10 微秒脈沖輸出
  • 不需要調節 ; 適用于 3μH 電感負載
  • 用于高速 I/V 脈沖測量的雙 1Ms /s 數字化器 ( 限脈沖功能 )
  • 直流能力可達 ±40 V @±1.0 A, 40W
  • TSP 技術將完整的測試程序嵌入到儀器中，以獲得一流的系統級吞吐量
  • TSP-Link 擴展技術，用于無需主機的多通道并行測試

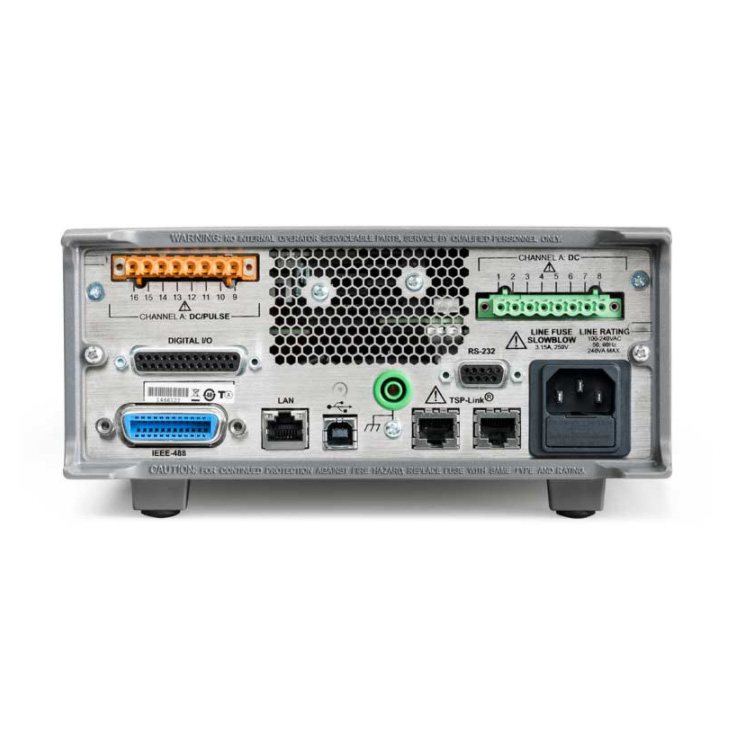

  • USB 2.0, LXI 核心，GPIB, RS-232，數字 I/O 接口
  • 支持在 Keithley KickStart 非編程軟件工具運行

全新 2601B-PULSE 系統數字源表 10μs 脈沖發生器 /SMU 采用的 PulseMeter TM 技術是集合了行業領先的高電流 / 高速脈沖發生器和傳統的 SMU 的全部功能。這個新的脈沖發生器能在 10V 電壓量程提供脈沖寬度最小為 10uS 的 10A 脈沖電流輸出 , 完美適用于垂直腔表面發射激光器 (VCSEL) 激光雷達和面部識別 , LED照明和顯示 , 半導體器件特性 , 過載保護測試等等。該脈沖發生器內置的雙 1MS/s 采樣的 18 位數字化器，使它可以同時獲得高速脈沖電流和電壓波形，而不需要額外使用單獨的儀器。2601B-PULSE 是一個強大的解決方案，可以顯著提高生產力。應用范圍從臺式表測試到高度自動化的脈沖 I-V 生產測試。對于自動化系統應用程序，2601B-PULSE 的測試腳本處理器 (TSP ? )從儀器內部運行完整的測試程序，以獲得行業最佳的吞吐量。在更多通道的應用中，Keithley TSP - link ? 技術與 TSP 技術一起工作，以支持高速、脈沖器 /SMU每個 pin 腳的并行測試。因為 2601B-PULSE 提供了完全獨立不局限于其他主機，它可以隨著測試應用程序的需求而輕松地重新配置和重新部署。

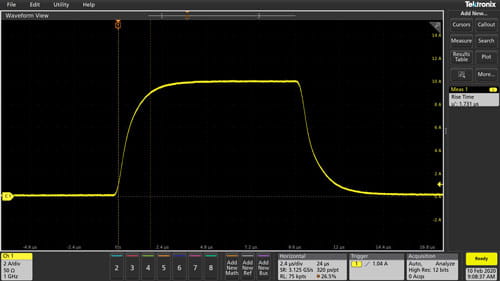

無需手動脈沖調整即可實現高脈沖保真度

通過 2601B-PULSE 控制回路系統，高達 3μH 的負載變化無需手動調整，從而確保在任何電流水平（最高 10 安培）下輸出 10 μs 至 500 μs 脈沖時，脈沖均不會出現過沖和振蕩。脈沖上升時間 < 1.7 μs，確保您可以正確檢定被測器件或電路。

  • 輸出 10 A @ 10 V，脈沖寬度為 10 μs
  • 脈沖上升時間 <1.7μs，可輕松檢定
  • 高保真脈沖輸出，在任何電流水平下均無需調整

將快速脈沖發生器功能與 SMU 功能集成至一臺儀器中

2601B-PULSE 在業界領先的吉時利 2601B SMU 儀器所提供的測量完整性、同步性、速度和準確性基礎上新增脈沖發生器功能。

  • 通過 1 MS/s 的數字化功能，實現脈沖發生器 0.05% 的基本測量精度
  • SMU 100 nA 低電流范圍與 100 fA 靈敏度

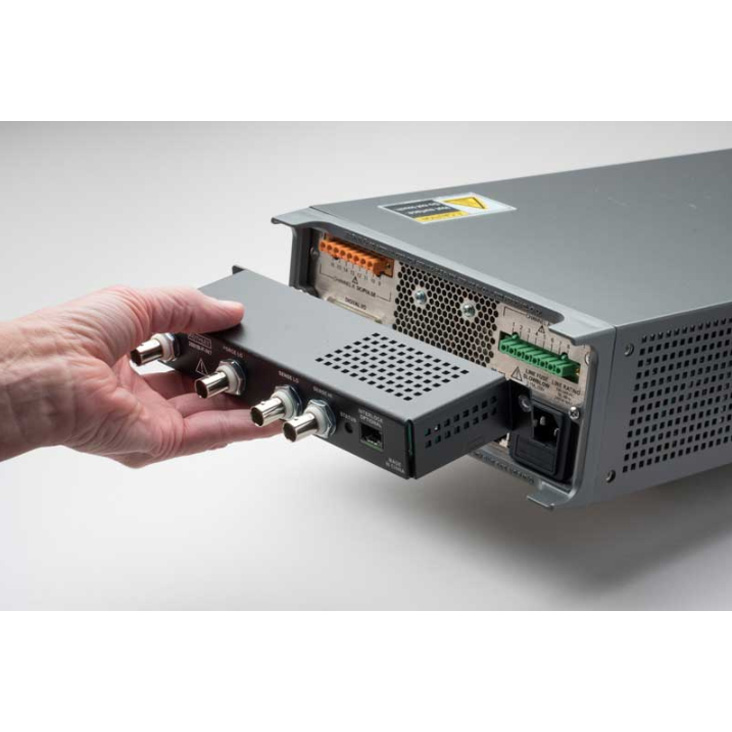

  • 后面板 BNC 連接實現電纜快速設置

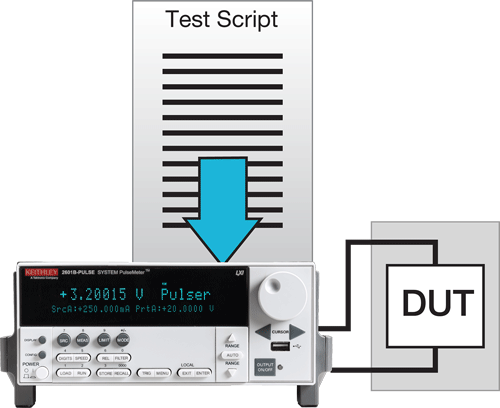

嵌入式腳本和連接提供無與倫比的生產吞吐量

測試腳本處理器 (TSP?) 技術可在 SMU 儀器內嵌入和執行完整測試程序，提供業界最佳性能。TSP-Link? 技術支持擴展多達 32 個 TSP 鏈路節點，以創建高速、SMU-Per-Pin 并行測試（而不使用主機）。

  • 消除與 PC 之間耗時的總線通信
  • 高級數據處理和流量控制
  • 連接多達 32 個 TSP 鏈路節點
  • 隨著測試要求變化輕松重新配置
