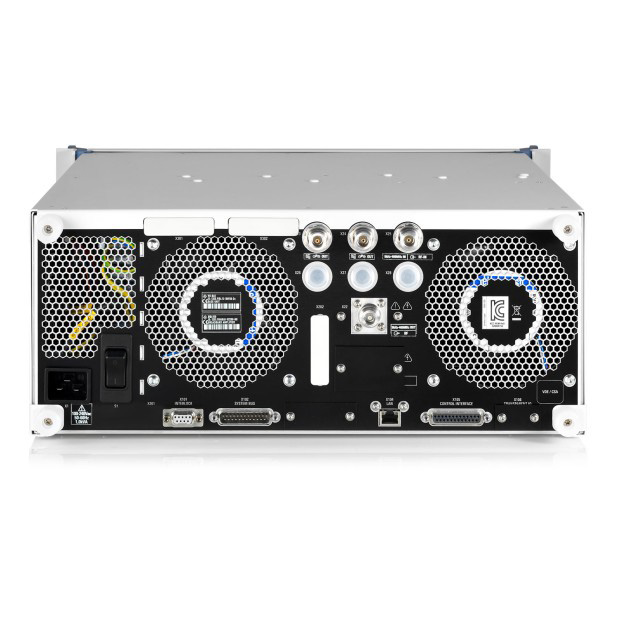

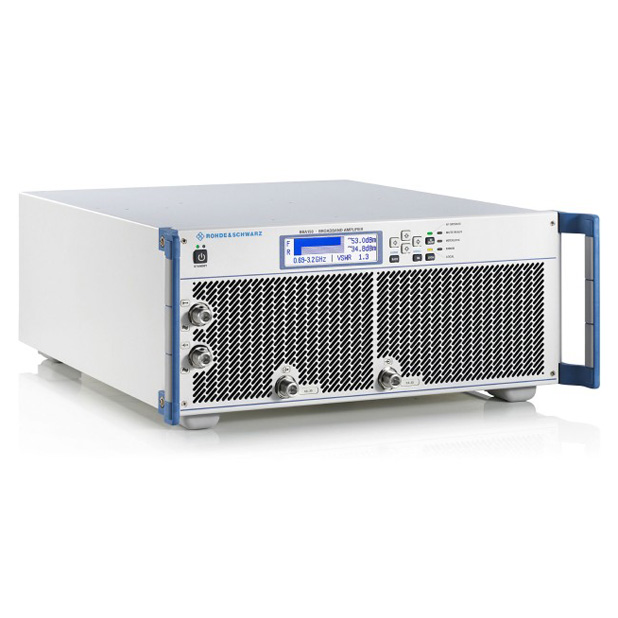

R&S?BBA150 寬帶放大器

主要特點

頻段：9 kHz 至 250 MHz，4 kHz 至 400 MHz，80 MHz 至 1.0 GHz，0.69 GHz 至 3.2 GHz，2.5 GHz 至 6.0 GHz
輸出功率范圍介于 15 W 至 3000 W
100% 失配容差
適用于調幅、調頻、調相和脈沖調制
三年保修以及靈活的服務水平協議

產品介紹
技術參數
附件及選件
視頻演示
技術文檔

簡介

R&S®BBA150 寬帶放大器系列可在 4 kHz 至 6 GHz 的頻率范圍內產生功率。緊湊型放大器采用加固設計，并且具有高度可用性。此類放大器非常適用于調幅、調頻、調相和脈沖調制。具有適合輸入、輸出及采樣端口的廣泛開關選件，可用于不同應用。
R&S®BBA150 寬帶放大器涵蓋五種頻段：9 kHz 至 250 MHz、4 kHz 至 400 MHz、80 MHz 至 1 GHz、0.69 GHz 至 3.2 GHz 以及 2.5 GHz 至 6 GHz。該儀器可用于解決多種應用問題，包括針對高達 6 GHz 的 EMS 測量的多種標準。

特點和優勢

市面上最先進的寬帶放大器之一

精密的射頻設計
緊湊、輕巧
在歐洲最先進的工廠之一完成批量生產

易于使用，極其可靠

深厚專業的放大器開發技術
停機時間短，節約成本

靈活的控制和操作

手動操作
使用 Web 瀏覽器和電腦進行本地與遠程操作
集成至 R&S®EMC32 測量軟件
通過以太網遠程控制
采用兩種不同的互鎖系統確保安全

一體化設備

緊湊的模塊化結構設計
緊湊靈活：孿頻段和雙頻段放大器，4 HU
適合輸入、輸出及采樣端口的廣泛開關選件

射頻規格
放大器類型		A 級
頻段		9 kHz 至 250 MHz，異步 4 KHz 至 400 MHz 80 MHz 至 1.0 GHz，異步 0.69 GHz 至 3.2 GHz，異步 2.5 GHz 至 6.0 GHz，異步
標稱輸出功率	9 kHz 至 250 MHz	125 W 至 2500 W
	4 kHz 至 400 MHz	75 W 至 600 W
	80 MHz 至 1.0 GHz	70 W 至 3000 W
	0.69 GHz 至 3.2 GHz	30 W 至 800 W
	2.5 GHz 至 6.0 GHz	15 W 至 400 W
標稱輸出負載		50 Ω
增益平坦度		±4.0 dB（或更好，參閱數據表）
增益調節范圍		>15 dB
調制功能		AM、FM、φM、PM
標稱輸入阻抗		50 Ω
最大射頻輸入電平		最大 +15 dBm
	9 kHz 至 250 MHz	最大 +5 dBm
對應于標稱輸出功率的輸入電平		–3.4 dBm
標稱輸出阻抗		50 Ω
輸出失配容差，VSWR		100%，無損
射頻及采樣接頭
射頻輸入端口		N 型陰性接頭
射頻輸出端口		N 型陰性接頭，7/16 DIN 陰性接頭或 1 5/8" EIA 陰性接頭
射頻采樣端口	正向輸出功率，可選	N 型陰性接頭
	反射輸出功率，可選	N 型陰性接頭
檢測采樣端口	正向輸出功率，可選	N 型陰性接頭
	反射輸出功率，可選	N 型陰性接頭
圖形用戶界面
本機圖形顯示器		200 像素 × 48 像素，單色
Web 圖形用戶界面	通過以太網	RJ-45，10/100 Mbit/s，自動協商，半/全雙工
遠程控制
以太網		RJ-45，10/100 Mbit/s，自動協商，半/全雙工
通用數據
操作電壓范圍	R&S®BBA150-A125/-A200/-AB75/-AB200/-BC70/ -BC250/-D30/-D110/-E15/-E100	100 V 至 240 V AC ± 10%，單相， 50 Hz 至 60 Hz ± 6%
	R&S®BBA150-A400/-AB350/-D200/-E200	120 V 至 240 V AC ± 10%，單相，50 Hz 至 60 Hz ± 6%
	R&S®BBA150-A700/-AB600/-BC500/ -BC1000/-D400/-E400	200 V 至 240 V AC ± 10%，單相，50 Hz 至 60 Hz ± 6%
	R&S®BBA150-A1300/-A2500/-BC1250/-BC3000/-D800	380 V 至 415 V AC ± 10%，三相，帶 N 型接頭，50 Hz 至 60 Hz ± 6%
風冷		強制風冷，內置風扇，前端空氣進入，后端空氣排出
尺寸
臺式	包括風扇、把手及底座；寬 × 高 × 深	430 mm × 196 mm × 580 mm (16.93 in × 7.72 in × 22.83 in)
	機架安裝	19" 1/1，4 HU
機架型號（寬 × 高 × 深）	R&S®BBA150-A700/-BC1000/-D4007-E400	19" × 12 HU × 800 mm (31.5 in)
	R&S®BBA150-D800	19" × 20 HU × 800 mm (31.5 in)
	R&S®BBA150-A1300/-BC1250/-BC1500/ -BC2000	19" × 20 HU × 1000 mm (39.4 in)
	R&S®BBA150-A2500	19" × 35 HU × 800 mm (31.5 in)
	R&S®BBA150-BC3000	19" × 35 HU × 1000 mm (39.4 in)
環境條件
溫度負荷	操作溫度范圍	0°C 至 +40°C
	存儲溫度范圍	–20°C 至 +70°C
濕熱		在 95% 相對濕度下最高 +40°C，無冷凝
高度	操作高度	最高 2000 m
	儲存高度	最高 4600 m
保護
負載 VSWR		無限
互鎖		1 個設備互鎖，1 個可配置互鎖
針對偏置電壓的輸入保護	可選	直流閉鎖電平 ≤ 50 V DC
瞬態電壓兼容		II 類，符合 IEC 60364-4-443
短路分斷能力		自動化全極 20 A 斷路器
熱過載		熱過載時關機

所有指定參數均適用于 +25°C 的環境溫度、50 Ω 的輸入阻抗和 50 Ω 的輸出阻抗。
