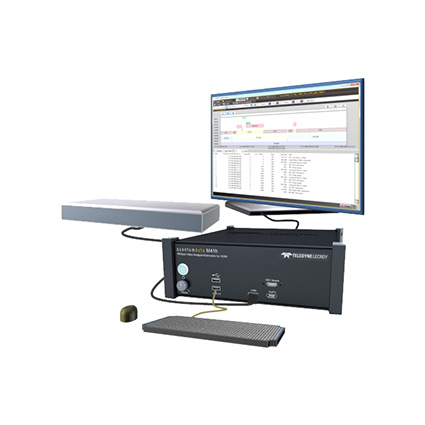

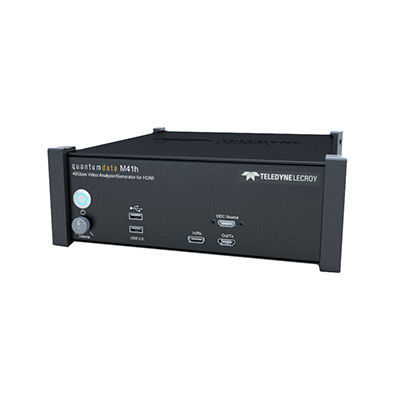

HDMI Rx 端口為具有高達 48Gbps（12Gbps/通道）的前向糾錯 (FEC) 的 HDMI 2.1 固定速率鏈路 (FRL) 提供深度分析功能。HDMI Rx 分析器端口提供對固定速率鏈路分組的可見性——FRL 數據包、字符塊和超級塊。該儀器還支持在 3 通道和 4 通道配置中分析接收器在 FRL 模式下的 FRL 鏈路訓練功能，以測試源的 FRL 鏈路訓練功能。還支持顯示流壓縮 (DSC) 分析。有一個新的“無視頻”模式，可以讓您快速驗證傳入的 DSC 時間和元數據。然后，您可以選擇查看未壓縮的視頻幀。

對 FRL 源流或 TMDS 流的深入分析使您能夠在產品生命周期的早期識別和解決互操作性問題。M41h 描述了傳入的 FRL 數據包結構和相關的控制元素。這包括描述字符塊結構和超級塊結構。所有 FRL 數據包數據元素都分配有精確的時間戳。捕獲 FRL 流后，您還可以查看和分析底層 TMDS（三字節）內容。

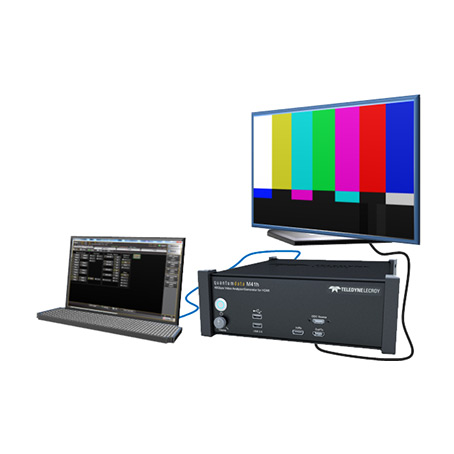

M41h 還配備了一個 HDMI Tx 端口，用于生成 FRL 流的視頻，以支持測試具有 FRL 功能的顯示器，包括生成顯示流壓縮 (DSC)。運行 DSC 接收器合規性測試所需的測試模式和格式已預先緩存以實現快速渲染。這些預緩存的 DSC 格式和圖像也可用于常規功能測試。

視頻生成器功能使您能夠以高達 12Gb/s 的通道速率和 48Gb/s 的總鏈路速率渲染高達 8K 視頻分辨率的 FRL 流，從而在支持 FRL 的顯示設備上運行測試。視頻生成器功能支持在 FRL 和 TMDS 模式下自由選擇特定視頻格式（包括 8K）、色度、位深度、色度二次采樣和測試模式。

除了豐富的分析和視頻生成功能外，M41h還支持固定速率鏈路 (FRL) 源和接收器視頻、音頻和協議一致性測試套件，用于 FRL 源和接收器設備的認證。這些行業認可的綜合測試套件使您能夠在自己的實驗室中舒適地預測試或自測支持 FRL 的源或接收器設備。

M41h 還支持增強型音頻回傳通道 (eARC) Tx/Rx 功能測試。該解決方案通過 eARC 共模和差模數據通道模擬 eARC Tx 和 Rx 功能。該儀器支持發現和斷開、心跳、狀態和能力數據結構。您可以通過 eARC 音頻通道監控和傳輸音頻。該儀器還支持全套增強型音頻回傳通道一致性測試，用于 eARC Tx 和 eARC Rx 設備的自測或預測試。

以下是M41h 儀器的特性和優點列表。

固定速率鏈路 (FRL) 源分析–提供測試 HDMI 2.1 TMDS 或支持 FRL 的源設備開發所需的深度分析測試功能。M41h 描述了傳入的 TMDS 和 FRL 數據包結構和相關元素。對于 FRL，這包括描述字符塊結構和超級塊結構。所有 FRL 數據包數據元素都被分配了精確的時間戳。用戶還可以查看嵌入式 TMDS（三字節數據）捕獲和圖像幀，以驗證其 FRL 數據包化。支持廣泛的搜索和過濾功能。

固定速率鏈路 (FRL) 視頻生成–支持 FRL 流的視頻生成，以測試支持 FRL 的顯示器，分辨率高達 8K，通道速率高達 12Gb/s，總鏈路速率為 48Gb/s。功能支持自由選擇格式分辨率、幀率、位深、色度、高動態范圍、測試模式等。

顯示流壓縮 (DSC) –支持 FRL 和 DSC 流的視頻生成和視頻分析，以測試 FRL、支持 DSC 的源和顯示，視頻分辨率高達 8K，通道速率高達 12Gb/s，總鏈路速率為 48Gb /秒。運行 DSC 接收器合規性測試所需的測試模式和格式已預先緩存，以便快速渲染視頻生成器。這些預緩存的 DSC 格式和圖像也可用于常規功能測試。有一種新的“無視頻”分析儀模式，可讓您快速驗證傳入的 DSC 時序和元數據。然后，您可以選擇查看未壓縮的視頻幀。

杜比認證設備- “為杜比實驗室批準的測試設備，Inc.” 用于 HDMI 和 eARC 杜比音頻生成和分析，包括新功能！Source Led 測試。

鏈路訓練- 根據 HDMI 2.1 規范中定義的鏈路訓練狀態，通過 EDID 和 SCDC 寄存器事務支持作為源（視頻發生器）或作為接收器（協議分析器）的鏈路訓練。在輔助通道分析器 (ACA) 實用程序中監控鏈路訓練事務，以顯示 SCDC 通過 DDC 通道讀取和寫入。

固定速率鏈路 (FRL) 源一致性測試– 在支持固定速率鏈路的源設備上運行一致性測試。測試套件包括Protocol、Link Training、Video Encoding、Video Timing、Audio、InfoFrame、EDID等。

固定速率鏈路 (FRL) 接收器一致性測試- 在支持固定速率鏈路的接收器設備上運行一致性測試。測試套件包括字符錯誤檢測、Reed Solomon、視頻解碼、視頻定時、音頻、InfoFrame、EDID 等。

顯示流壓縮 (DSC) 接收器合規性測試– 在支持顯示流壓縮 (DSC) 的接收器設備上運行合規性測試。

顯示流壓縮 (DSC) 源合規性測試– 在支持顯示流壓縮 (DSC) 的源設備上運行合規性測試。

前向糾錯-報告 SCDC Reed Solomon 糾正計數器寄存器中的通道錯誤計數和 Reed Solomon 糾正計數。

QMS-VRR - 支持在顯示器上運行 QMS 測試的能力。

PCA 測試- 通過命令行啟用對電力電纜組件的測試。

HDR10+ SSTM - 在 UHDTV 上運行 HDR10+ 源側色調映射 (SSTM)測試

增強型音頻回傳通道 (eARC) Tx 功能測試——通過 eARC 共模數據通道模擬 eARC Tx 功能。支持發現和斷開、心跳、狀態和能力數據結構。通過使用戶能夠使用 990 的內部正弦波發生器注入音頻以通過 eARC 通道進行傳輸，支持差分模式的功能測試。

增強型音頻回傳通道 (eARC) Rx 功能測試——通過 eARC 共模數據通道模擬 eARC Rx 功能。支持發現和斷開、心跳、狀態和能力數據結構。通過使用戶能夠監控傳入的音頻元數據并提取傳入的音頻以供外部設備進行監控，支持差分模式的功能測試。

數據可移植性——數據可移植性使您能夠與同事、其他公司地點的主題專家和其他專家共享捕獲數據和合規性測試結果以進行分析。980 測試儀不需要查看測試結果?？梢酝ㄟ^免費的 M41h 高級測試平臺 GUI 查看數據，該 GUI 可從 Teledyne LeCroy 量子數據網站獲得。
