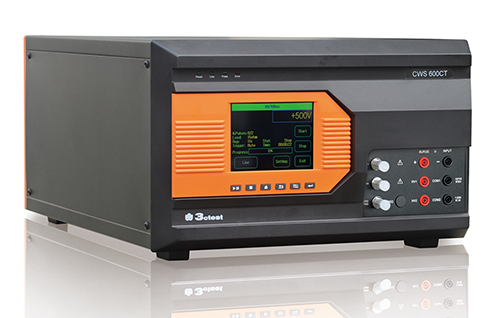

組合波雷擊浪涌模擬器CWS 600CT

CWS 600CT組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備

主要特征：

• 5.7寸彩色觸摸屏前面板操作
• 最高可達6.0 KV的超小型模擬器
• 產生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高壓脈沖波形，滿足IEC 61000-4-5標準要求
• 滿足500 ohm輸出阻抗1.2/50 μs脈沖耐壓測試; (選配)
• 浪涌電壓、電流監測LCD顯示
• 測試排程功能，操作簡單
• 外置全自動耦合/去耦網絡
• 外置磁場線圈及附屬模塊，滿足IEC 61000-4-9測試

•
  產品技術資料
•
  手冊
•
  下載

CWS 600CT組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備，能夠產生1.2/50 μs、8/20 μs、10/700 μs、5/320 μs高壓脈沖波形。滿足IEC 61000-4-5標準要求。
CWS 600CT性能完全滿足歐盟CE認證及CCC認證對受試設備的抗擾度測試要求，可通過外置的耦合/去耦網絡，對受試設備進行浪涌測試。



通用參數
顯示屏	5.7英寸TFT彩色觸摸屏
工作電壓范圍	AC 110V/220V，±10%，50/60Hz（國內默認AC 220V）
保險絲	6A
最大功耗	200W
用戶存儲空間	無窮（PC）
通訊方式	以太網、RJ45
外部控制方式	BNC,5VTTL
CRO觸發輸出	BNC,5VTTL
運行控制輸入	BNC,5VTTL
外部同步輸入	45-65Hz,同名端與異名端之間20-500V 同名端、異名端與機殼0-500V
警告燈輸出	0-220VAC 10A/0-48VDC 3A 電源取決于外接信號燈的種類
安全電路	安全回路未關閉時停止工作
失效檢測	失效時前面板LCD顯示、并中斷儀器工作
儀器工作狀態指示	前面板LED指示、LCD顯示
儀器接地連接方式	使用扁平接地線
EUT電源電壓注入	4mm2香蕉插頭線
檢測輸出方式	標準1米同軸線
機箱尺寸（W*H*D）	19英寸/6U
儀器重量	約34Kg
溫度范圍	15–35℃
濕度范圍	45%-75%
氣壓范圍	86kPa～106kPa

1.2/50us、8/20us主要技術參數
符合標準	IEC/EN 61000-4-5、GB/T 17626.5、UL 1449 、 ANSI C62.41
測試電壓范圍	0.3kV–6.0kV± 10%
電壓上升時間	1.2us± 30%
電壓持續時間	50us± 20%
測試電流范圍	0.15 kA–3.0kA± 10%（2ohm）
電流上升時間	8us± 20%
電流持續時間	20us± 20%
輸出阻抗	2ohm、12ohm可選
其他阻抗	500ohm  1.2/50us脈沖耐壓測試
實驗間隔時間	6s-99s(最短時間取決于實驗電壓)
電壓峰值檢測	前面板BNC輸出:1000V:1V；液晶屏顯示測量值
電流峰值檢測	前面板BNC輸出:500A:1V；液晶屏顯示測量值
實驗次數	1–999次
觸發方式	自動、手動、外觸發輸入
實驗模式	實驗參數進行排程設置
耦合/去耦網絡	外置SPN系列耦合/去耦網絡

10/700us、5/320us主要技術參數
符合標準	IEC/EN 61000-4-5、GB/T 17626.5 UL 1449、ANSI C62.41
測試電壓范圍	0.3kV–6.0kV± 10%
電壓上升時間	10us± 20%
電壓持續時間	700us± 20%
電流上升時間	5us± 20%
電流持續時間	320us± 20%
輸出阻抗	15ohm、40ohm可選
實驗間隔時間	11s-99s(最短時間取決于實驗電壓)
電壓峰值檢測	前面板BNC輸出:1000V:1V；
電流峰值檢測	前面板BNC輸出:500A:1V；
實驗次數	1–999次
觸發方式	自動、手動、外觸發輸入
實驗模式	實驗參數進行排程設置
耦合/去耦網絡	外置CDN-405系列耦合/去耦網絡

選配測試功能和附件

1. Surge耦合去耦網絡 SPN系列IEC61000-4-5 SPN 3816T/32T（三相380V 16A/32A） SPN 38100T（三相380V 100A）SPN 6916T/32T（三相690V 16A/32A）

2. 信號線/通訊線測試用耦合/去耦網絡 IEC61000-4-5 （A）4線通訊線耦合/去耦網絡 （B）8線通訊線耦合/去耦網絡

3. 脈沖磁場轉換器 PMC1200  IEC 61000-4-9

4. 磁場線圈 ： TCXS111單匝線圈   1mX1m IEC61000-4-8 TCXS113三匝線圈   1mX1m IEC61000-4-8

5. 高壓差分探頭，型號VCF-80測試電壓8KV，衰減1000：1

6. 寬帶電流監測鉗 型號：CM 0220M
