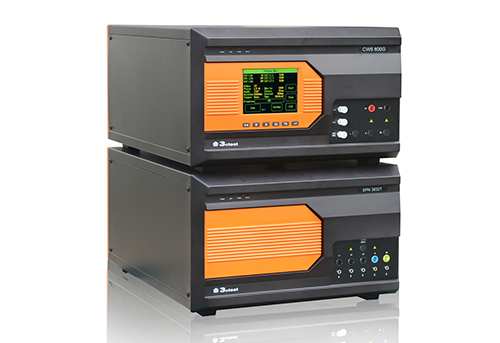

組合波雷擊浪涌模擬器CWS X00G/SPN 38XXT

CWS系列組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備。

主要特征：

• 5.7寸彩色觸摸屏前面板操作
• 浪涌電壓 6 kV / 8 kV浪涌電流3 kA / 4 kA
• 浪涌電壓、電流監測LCD顯示（選配功能）
• 浪涌失效偵測功能（選配功能）
• 測試排程功能，操作簡單
• 外置全自動三相五線耦合/去耦網絡
• 外置磁場線圈及附屬模塊，滿足IEC 61000-4-9測試
• 以太網RJ45接口，用于PC遠程控制、打印測試報告

•
  產品技術資料
•
  手冊
•
  下載

雷擊浪涌是由于閃電、電子電氣開關動作時而產生瞬態高壓或大電流現象，幾乎所有的電子電氣設備都會受到浪涌的影響。CWS系列組合波雷擊浪涌模擬器是為了模擬浪涌脈沖干擾現象而專門設計的一款高端測試設備，性能完全滿足歐盟 CE 認證及CCC認證對單相受試設備的抗擾度測試要求，通過自動控制外置耦合/去耦網絡，對三相受試設備進行測試,選配所需附件，也可用來滿足脈沖磁場抗擾度測試等需求。
CWS X00G/SPN38XXT，CWS X00G中X表示模擬器輸出電壓（6 kV/8 kV），SPN38XXT中XX表示網絡帶載電流能力。



通用參數
顯示屏	5.7英寸TFT彩色觸摸屏
工作電源范圍	AC 110 V/220 V ±10%，50/60 Hz （國內默認AC 220 V，50 Hz）
保險絲	6 A
最大功耗	250 W
用戶儲存空間	無窮（PC）
通訊方式	以太網、RJ 45
外部控制方式	D-sub 25p
外部觸發輸入	BNC, 5 V TTL
CRO觸發輸出	BNC, 5 V TTL
運行控制輸入	BNC, 5 V TTL
外部同步輸入	45-65 Hz,同名端與異名端之間20-500 V 同名端、異名端與機殼0-500 V
警告燈輸出	0-220 V AC 10 A/0-48 V DC 3 A 電源取決于外接信號燈的種類
安全電路	安全回路未關閉時停止工作
失效檢測	失效時前面板LCD顯示，并中斷儀器工作
儀器工作狀態指示	前面板LED指示、LCD顯示
儀器接地連接方式	使用扁平接地線
檢測輸出方式	標準1米同軸線
機箱尺寸	19英寸/6U *2臺
儀器重量	約30 kg
溫度范圍	15–35 ℃
濕度范圍	45%-75%
氣壓范圍	86 kPa–106 kPa
符合IEC 61000 - 4 – 5  浪涌模塊SURGE
測試電壓范圍	0.3 kV–6.0 kV/8.0 kV，±10%
電壓波形	波前時間: 1.2 μs ± 30%， 半峰值時間: 50 μs ± 20%
測試電流范圍	0.15 kA – 3.0 kA/4.0 kA，±10%
電流波形	波前時間: 8 μs ± 20%， 半峰值時間: 20 μs ± 20%
源輸出阻抗	2 ohm
輸出極性	正、負、正負交替
耦合電容	9 μF、18 μF
耦合電阻	10 ohm、0 ohm 耦合電阻可選IEC標準方式或自定義方式
脈沖周期	5 s – 99 s（最短取決于試驗電壓）
試驗次數	1–999次
觸發方式	自動、手動、外部觸發
同步	0° - 360°,1°步進設置或隨機方式
外置CDN負載能力說明
型號	SPN 38XXT
耦合電容	9 μF / 18 μF
去耦電感	1.5 mH
迭加方式	全自動模式排程
網絡容量	Max：AC 380 V                     相電流16 A/32 A 三相5線，外置

隨機標配

CWS X00G/SPN38XXT組合波雷擊浪涌模擬器測試系統、三芯電源線、短接插頭、測試線、接地線、保險絲、同軸線、出廠檢測報告、質保書、說明書。

選配件

1、CDN耦合去耦網絡

非屏蔽不對稱網絡  CDN 405AF8 （90 V氣體放電管耦合;測試電壓4 KV；AE/EUT端口-RJ45；最大承受電流1 A；去耦殘值90 V）

非屏蔽對稱網絡    CDN 405T8 （90 V氣體放電管耦合;測試電壓6 KV；AE/EUT端口-RJ45；最大承受電流1 A；去耦殘值90 V）

非屏蔽對稱網絡    CDN 405T8A1 （90 V氣體放電管耦合；測試電壓6 KV；AE/EUT端口-RJ45；最大承受電流1 A；去耦殘值90 V）

2、PC控制軟件CoreLab

支持Windows XP and Windows 7，使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序、測試設備并進行自動配置，幫助用戶靈活地生成測試報告。
