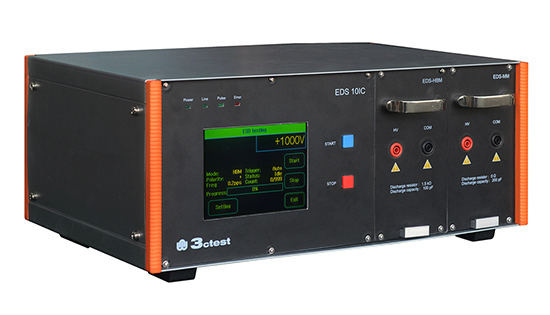

靜電放電發生器(HBM/MM部分)EDS 10IC

EDS 10IC靜電放電發生器針對人體模型(HBM)和機械模型(MM)的靜電放電抗擾度試驗的特點和要求專門設計，可以對LED、晶體管、IC等半導體器件進行靜電抗擾度的測試

主要特征：

• 全新三代控制平臺 ，觸摸屏智能化控制。
• 最低電壓5V，1V步進精準調節電壓
• 可完成單次或自動放電測試，可設置次數、頻率等參數。

•
  產品技術資料
•
  手冊
•
  下載

EDS 10IC靜電放電發生器針對人體模型(HBM)和機械模型(MM)的靜電放電抗擾度試驗的特點和要求專門設計，可以對LED、晶體管、IC等半導體器件進行靜電抗擾度的測試。符合IEC、ESDA、JEDEC和MIL等相應標準的要求，同時完全滿足上述所有標準中最嚴酷等級的靜電電壓要求。

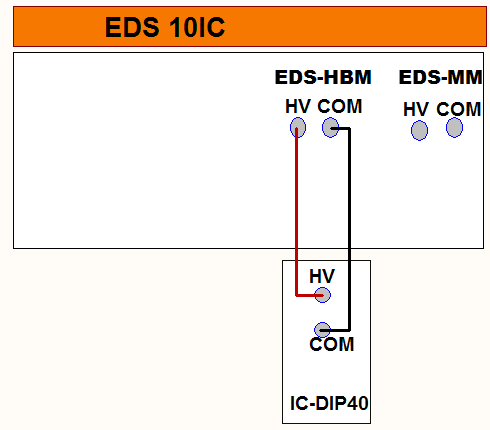

測試連接示意圖1  EDS-HBM：

測試連接示意圖2  EDS-MM:



技術參數
HBM 短路電流參數
放電電容	100 pF
放電電阻	1500 W
峰值電流Ips	0.17 A +10% @250 V 0.33 A +10% @500 V 0.67 A +10% @1000 V 1.33 A +10% @2000 V 2.67 A +10% @4000 V
上升時間	2 ns~10 ns
脈沖寬度	150 ns + 20 ns
振鈴幅度	<15%峰值電流
HBM 500歐電阻電流參數
峰值電流Ipr	375 mA~550 mA @ 1000V 1.5 A~2.2 A @ 4000V
Ipr/Ips	≥ 63%
上升時間	5 ns~25 ns
MM短路電流參數
放電電容	200 pF
放電電阻	0 W
峰值電流Ip1	0.44 A +20% @25 V 0.88 A +20% @50 V 1.75 A +10% @100 V 3.5 A +10% @200 V 7.0 A +10% @400 V
Ip2/Ip1	67%~90%
周期	66 ns~90 ns
MM 500歐電阻電流參數
峰值電流Ipr	0.85 A~1.2 A @ 400 V
100 ns電流值 I100	0.23 A~0.40 A @ 400 V
I200/I100	30%~55%
通用參數
輸出電壓	HBM 5 V~8000 V (5%+5V) MM  5 V~1000V (5%+5V)
極性	正、負或正負交替
頻率	0.1 Hz~5 Hz
觸發次數	1~999次
觸發方式	自動，手動，外觸發
輸入電源	AC 100 V ~240 V ，+10%  50 Hz /60 Hz
環境溫度	15℃~35℃
儲藏溫度	-10℃~50℃
相對濕度	25%~75%
尺寸	450 mm x320 mm x190 mm(長x寬x高)
重量	約10 kg
