概觀

6500B系列精密阻抗分析儀可在高達120 MHz的頻率下對組件進行精確，快速的測試。基本測量精度為±0.05％，使儀器成為同類產品中的佼佼者。
精度和多功能性使精密分析儀成為許多不同任務和應用的理想選擇，包括無源元件設計，介電材料表征和制造測試。
工程師需要以高精度評估高頻率的元件特性。因此，65120B 120 MHz精密阻抗分析儀是許多要求苛刻的任務的理想選擇，以合理的價格提供精確性和易用性。如果不需要高達120 MHz的頻率范圍，則可以使用其他型號。6505B 5MHz儀器是該系列的入門級型號。

測量精度高

電容，電感和阻抗基本精度優異±0.05％。耗散因子精度為±0.0005，品質因數精度為±0.05％。

組件的圖形掃描

6500B系列精密阻抗分析儀是高精度高頻分量分析儀，具有許多有用的功能。

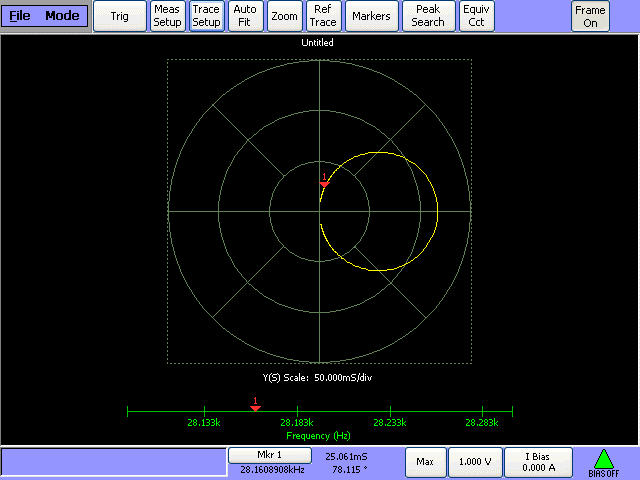

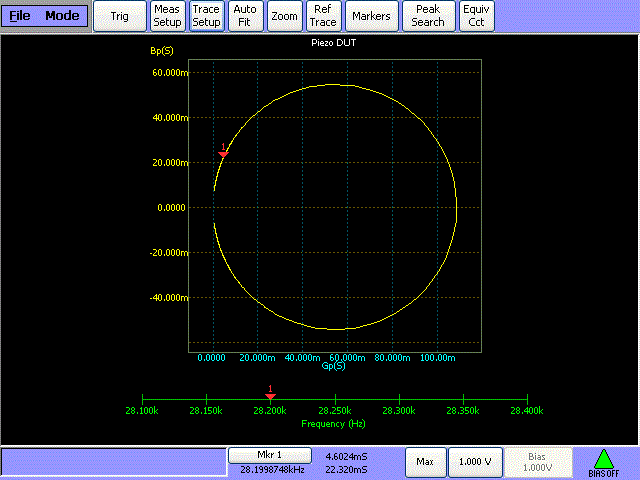

可以使用兩個測量參數的圖形掃描，并在清晰的大型彩色顯示屏上顯示。掃描參數是頻率，驅動電平和DC偏置。
可用的顯示格式包括串聯或并聯等效電路。
可以使用等效電路分析功能。這允許對各種等效電路模型進行建模和曲線擬合。有四種類型的三組分和四組分模型。儀器將計算測量曲線的最近等效電路參數并修改結果。或者，可以輸入組件參數，儀器將繪制頻率特性。

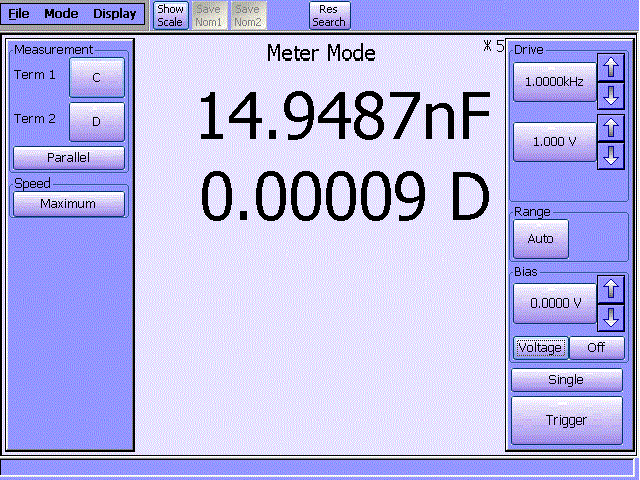

對于單頻測量，可以使用儀表模式。

可變驅動和偏置水平

可以選擇高達1V或20mA的交流驅動電平來評估實際操作環境中的組件。
/ D1直流偏置選項提供0至+ 40V直流偏置電壓和0至+ 100mA直流偏置電流，而/ D2選項提供-40V至+ 40V直流偏置電壓。

外部控制

GPIB接口用于控制儀器并回讀用于質量控制或歸檔等應用的測量值。
以太網接口同樣允許控制儀器并發送數據 - 允許將其集成到許多測試環境中。

廣泛的接口

可以將外部監視器或投影儀連接到儀器。提供大屏幕顯示的能力在生產環境或教學和培訓中是非常寶貴的。
可以使用鍵盤和鼠標進行儀器控制。任何帶有PS / 2或USB接口的鍵盤或鼠標都可以簡單地連接，以提供儀器控制和操作的替代方法。

數據存儲和檢索

可以使用以太網接口或USB閃存（標準配置）存儲所有測量和設置數據。

設置數據

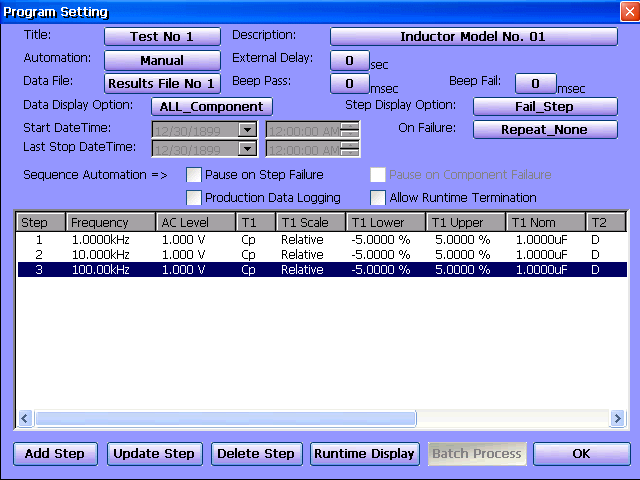

每種模式可在本地存儲多達20種儀器設置。

倉處理

/ B1選項（非隔離5V）或/ B2選項（隔離24V）信號可通過25路D型連接器獲得。可以使用絕對值或百分比限制設置10個箱。

打印機輸出

可以通過多種方式獲得硬拷貝打印輸出，包括直接連接到HP-PCL兼容圖形打印機或Epson兼容文本/票據打印機。也可以通過以太網連接使用聯網的HP-PCL兼容打印機。

組件連接

四個前面板BNC連接器允許三個或四個端子連接，屏幕處于地電位。
標準配置的1J1011元件夾具可在測量含鉛元件和器件的各種元件時確保最佳性能。
1J1012（2個端子）和1J1014（4個端子）固定裝置允許連接到表面貼裝器件。

防止充電電容器

高壓精密測量儀器可能會被充電電容器損壞，這可能導致昂貴的維修和不可接受的停機時間。該系列中的所有型號都包含對充電電容器的保護。


在更高頻率下進行全面而精確的元件測試


6500B系列功能最好通過“在更高頻率下進行全面和精確的元件測試”進行總結。對于那些有嚴格的元件測量需求的人來說，這些儀器是完美的解決方
