波長精度高達±0.2ppm

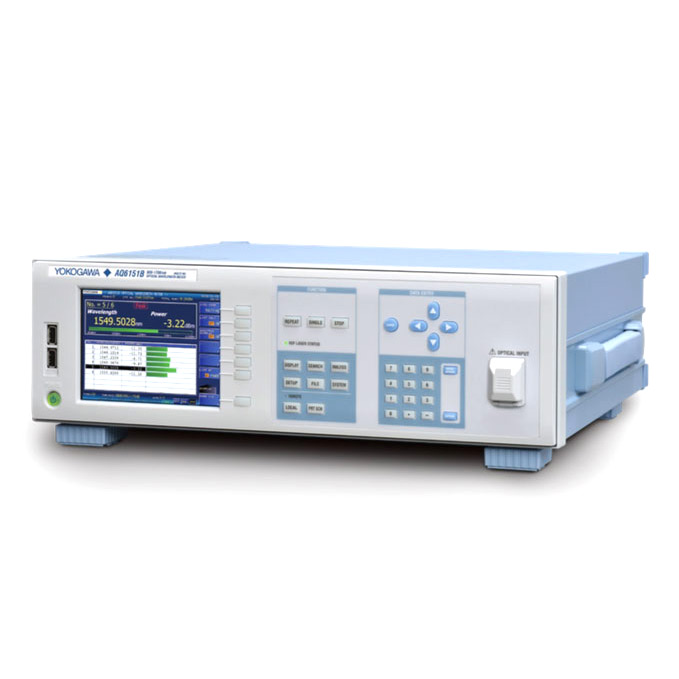

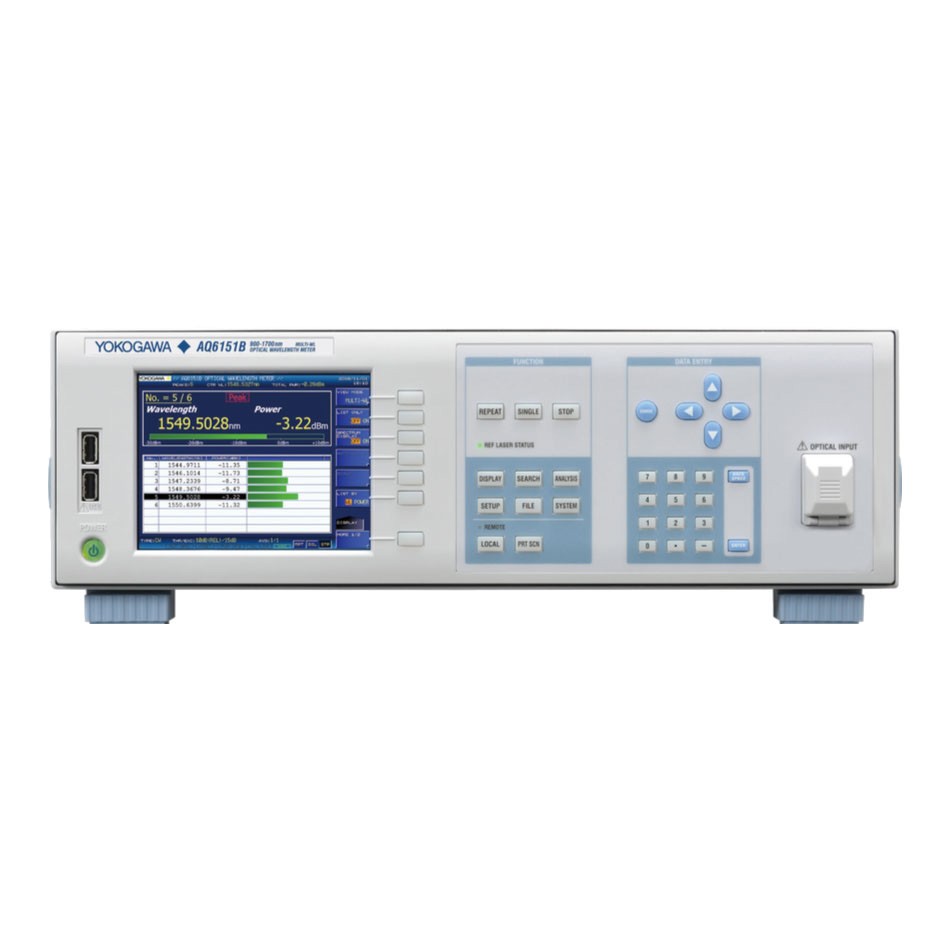

AQ6150系列一共有兩個機型。其中， AQ6151B是高精度型光 波長計，波長精度高達±0.2ppm，可以滿足最高級別的精度 測量要求。 AQ6150B是標準型光波長計，波長精度可達 ±0.7ppm，適用于對精度要求不高的測量應用，價格更加實 惠。
AQ6150系列具有實時校準功能，通過來自內置波長參考光源 的高穩定性參考信號，確保了測量的長期穩定性。

支持CW、調制收發器和光濾波器測量

光收發器和光傳輸系統的光輸出是通過10G和25Gbps的傳輸 頻率進行調制的。內置的光譜分析功能采用了FFT技術，可以 測量被調制后的展寬信號。
除了常規CW光模式外， AQ6150系列還有調制光模式。調制光 模式通過分析光譜從而獲得被調制光的中心波長，可以用于測 量帶通濾波器、 AWG和WSS等光濾波器的中心波長。

同時測量多達1024個波長

AQ6150系列可同時、快速、準確測量單一輸入信號多達1024 個不同的波長，最小間隔僅為5GHz。這就意味著無論現在還 是將來， AQ6150系列光波長計都可以滿足WDM傳輸系統開發 和生產領域的測試需求。
利用光耦合器匯合多個激光模塊或光收發器并一次性測量所有 信號，多波長測量功能還有助于在單一波長激光器件的生產中 提高效率并降低成本。

低功率輸入的同時保持高性能

通過自動增益控制(AGC)功能， AQ6150系列可以在據輸入信號 功率的基礎上自動調整電子放大器的增益。這有助于最大限度 提高波長精度和測量速度，即使輸入信號功率低至-40dBm。

高速測量提高生產吞吐量

可調光源和可調光收發器的調整和界定需要對每個器件進行幾 百次波長測量。能否提高生產吞吐量，高速測量和快速處理能 力是至關重要的。

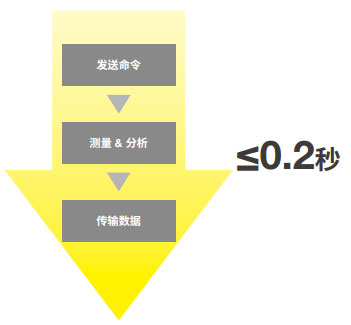

無論是AQ6150B還是AQ6151B，測量、分析并將結果傳至PC 均僅需0.2秒。這一速度比橫河之前的AQ6150和AQ6151快2 倍，極大地提高了生產吞吐量。在重復測量模式下， AQ6150 系列每秒可以完成10個測量，非常適合實時監視波長的同時對 光器件進行調整。

輕松升級測試系統

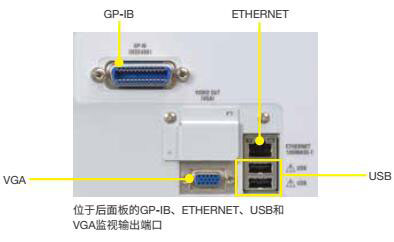

通過ETHERNET、 GP-IB等遠程控制接口， AQ6150系列可以 輕松建立自動測量系統。 遠程命令設置符合可編程儀器標準命令接口規范(SCPI: standard command set for programmable instruments)。
因此，如果客戶正在使用YOKOGAWA AQ6140系列或其他符 合SCPI規范的光波長計，可以輕松地升級現有測量系統，無需 改變測量程序。

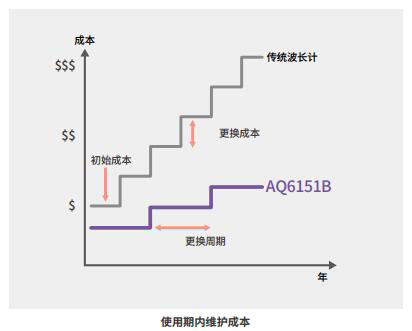

降低使用期內維護成本

傳統波長計的波長參考光源不但故障率高，更換成本也不低。 萬一發生故障或更換參考光源，就必須停工，已成為影響產品 整個生命周期成本的主要因素。
如何解決這一問題成為產品設計的主要目標之一。橫河采用多 維方法解決了這一問題，詳見下圖

• 延長參考光源的使用壽命(MTBF)(最大化水平軸)
• 降低參考光源的更換成本(最小化垂直軸)

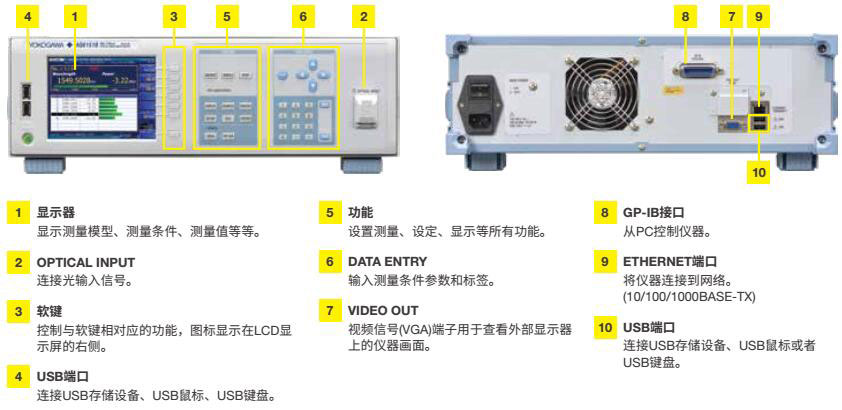

友好的用戶界面

通過LAN訪問數據

通過標配的LAN端口，可以輕松訪問內存文件或從PC遠程更新 固件。

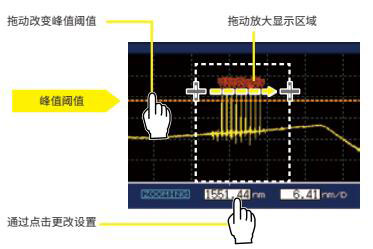

使用鼠標直接操作

• 使用USB鼠標可以輕松、直觀地改變測量條件，執行分析和 修改光譜顯示范圍。
• 在光譜顯示中，簡單的點擊和拖動就可以放大或移動波形 圖。還可以用同樣的方式移動峰值閾值線、峰值檢測的閾 值。

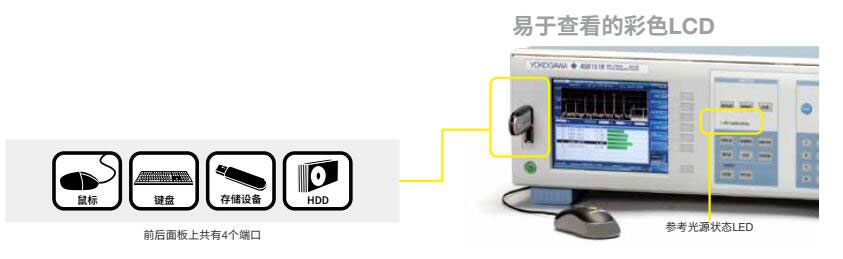

USB端口

• 兼容USB數據存儲設備、鼠標和鍵盤。
• 創建測試結果時，用戶可以通過文件功能將數據和屏幕快照 保存到內部存儲器或USB存儲設備。只要按位于前面板上的 屏幕打印按鈕(PRT SCN)，就可以保存屏幕快照。
