新型 SR860 鎖定放大器是 SRS 創新鎖定系列中的最新產品。 憑借無與倫比的模擬性能、先進的新型數字信號處理功能、完全現代化、直觀的用戶界面以及廣泛的計算機連接選項，SR860 是任何同步檢測應用的理想選擇。

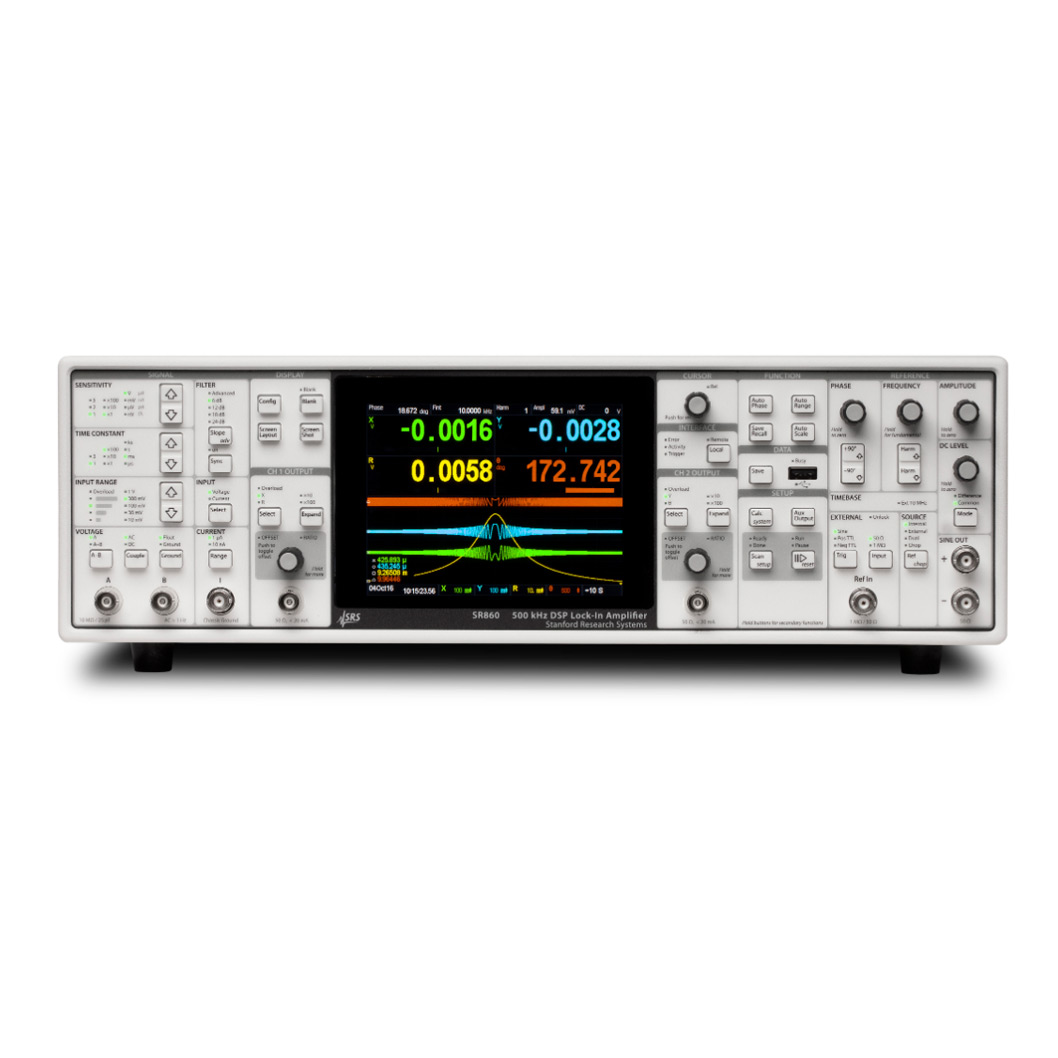

SR860 100 kHz DSP 鎖相放大器

出色的表現。 卓越的價值。 它們正是您對斯坦福研究系統鎖相放大器所期望的。 它們由新型 SR860 鎖定放大器提供，這是 SRS 創新鎖定系列中的最新產品。 憑借無與倫比的模擬性能、先進的新型數字信號處理功能、完全現代化、直觀的用戶界面以及廣泛的計算機連接選項，SR860 是任何同步檢測應用的理想選擇。

憑借30多年的鎖定設計經驗，SRS竭盡全力優化SR860的每個細節。 從消除開關模式噪聲的大型環形變壓器，到為您的手機帶來鎖定的 iOS 連接，再到消除更多噪聲同時加快實驗速度的先進 DSP 濾波器，SR860 是真正的終極鎖定放大器。

信號輸入

鎖定性能從前端開始。 SR860 前端提供最先進的電壓和電流輸入放大器。 電壓輸入是可切換單端/差分 JFET 對放大器，在 1 kHz 時噪聲為 2.5 nV/√Hz，在 10 Hz 時噪聲低于 10 nV/√Hz。 電壓輸入具有 10 MΩ 輸入阻抗，可以是交流或直流耦合。 輸入連接器屏蔽層可通過用戶可選的 10 Ω（接地）或 10 kΩ（浮動）電阻器連接至儀器接地。

SR860 的內置電流放大器比以前的設計有了顯著改進。 電流輸入范圍可選擇 1 μA 或 10 nA。 1 μA 范圍具有 400 kHz 帶寬和 130 fA/√Hz 噪聲，而 10 nA 范圍提供 2 kHz 帶寬和 13 fA/√Hz 噪聲。

雖然內置電壓和電流放大器適用于大多數應用，但 SR860 還與 SRS 提供的全系列專用前置放大器兼容。 SR550（FET 輸入）、SR552（BJT 輸入）、SR554（變壓器輸入）、SR555（120 kHz 電流放大器）和 SR556（低噪聲電流放大器）均可直接從 SR860 的后面板前置放大器電源端口供電。

趨勢圖

靈敏度和輸入范圍

與以前的儀器一樣，SR860 的靈敏度設置是產生滿量程輸出的電壓（或電流）。 但與以前的設計不同的是，SR860 的輸入范圍可以從前面板明確設置，而無需查閱令人困惑的“動態儲備”方程。 只需選擇實驗所需的靈敏度，然后選擇不會過載的最小輸入范圍。 就是這樣。

SR860 的有效動態儲備就是這兩個設置的比率。 例如，當靈敏度設置為 10 nV 且輸入范圍為 300 mV 時，SR860 的有效動態儲備為 3 × 107，即接近 150 dB。

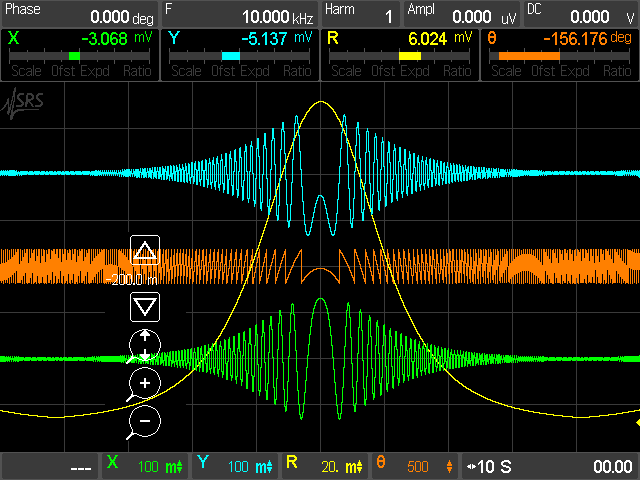

帶狀圖記錄

輸出時間常數

SR860 提供 1 μs 至 30 ks 的傳統 RC 響應輸出時間常數，滾降為 6、12、18 和 24 dB/oct。 此外，SR860 還提供先進的數字濾波器，可以顯著縮短測量時間，同時提高信噪比。 低于 3 秒，高級濾波器是高斯 FIR 濾波器，在與 RC 濾波器相同的噪聲帶寬下，具有明顯更好的上升時間和阻帶衰減。 這些濾波器還具有對稱的上升和下降輪廓，可在頻率掃描時保留特征形狀。 當時間常數超過 3 秒時，高級濾波器為線性相位 IIR 濾波器，其穩定速度幾乎是等效阻帶衰減的 RC 濾波器的兩倍。

還可以在低于 4 kHz 的參考頻率下選擇同步濾波。 同步濾波器可以濾除參考頻率的倍數，對于進行低頻測量非常有用，否則參考頻率的倍數會出現在鎖定輸出中。 與以前的設計不同，SR860 中的同步濾波器可以在不損失輸出分辨率的情況下進行選擇。

參考頻道

SR860 的指定參考頻率范圍為 1 mHz 至 500 kHz。 可以在參考頻率的基波或高達 99 次諧波處進行檢測。 有多種參考模式可供選擇： 內部模式使用 SR860 的精密內部振蕩器作為參考。 外部模式鎖定外部正弦或 TTL 信號。 在雙模式下，鎖定檢測內部設置的參考頻率與外部施加的同步信號之間的差頻，從而允許直接恢復雙調制信號。 最后，在斬波模式下，SR860 提供數字 PID（比例積分微分）控制器信號，以將 SR540 光學斬波器與鎖定的內部振蕩器同步。 通過鎖定直接控制斬波器，幾乎可以消除頻率漂移。

正弦輸出

SR860 提供精確的正弦波輸出，可設置 6 位頻率分辨率和 1 nV 至 2 V 的幅度范圍。SR860 輸出的獨特之處在于它可以配置為單端或差分（ 平衡）信號。 高達 ±5 V 的直流偏移可應用于正弦輸出。 還提供了與正弦輸出同步的后面板邏輯電平同步信號。

時基

提供后面板 10 MHz 輸入和輸出，允許 SR860 鎖定到外部頻率參考（例如 FS725 10 MHz 銣頻率標準）。 或者，SR860 的 10 MHz 輸出可用于同步多個鎖定或具有 10 MHz 時基輸入的其他測試設備。

FFT 顯示

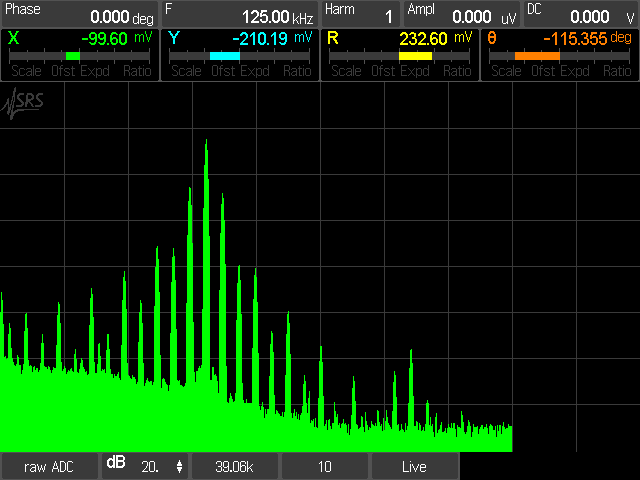

鎖相放大器傳統上是時域儀器，但有時更容易理解頻域中的信號。 SR860 在這兩個領域都游刃有余。 FFT 顯示屏顯示前端輸入信號的頻譜、混頻器后信號或時間常數濾波器后信號的頻譜。 使用 FFT 顯示可以簡化對偷偷摸摸的噪聲源的追蹤，否則這些噪聲源會在傳統鎖定放大器的“一個數字”輸出中丟失。

FFT分析

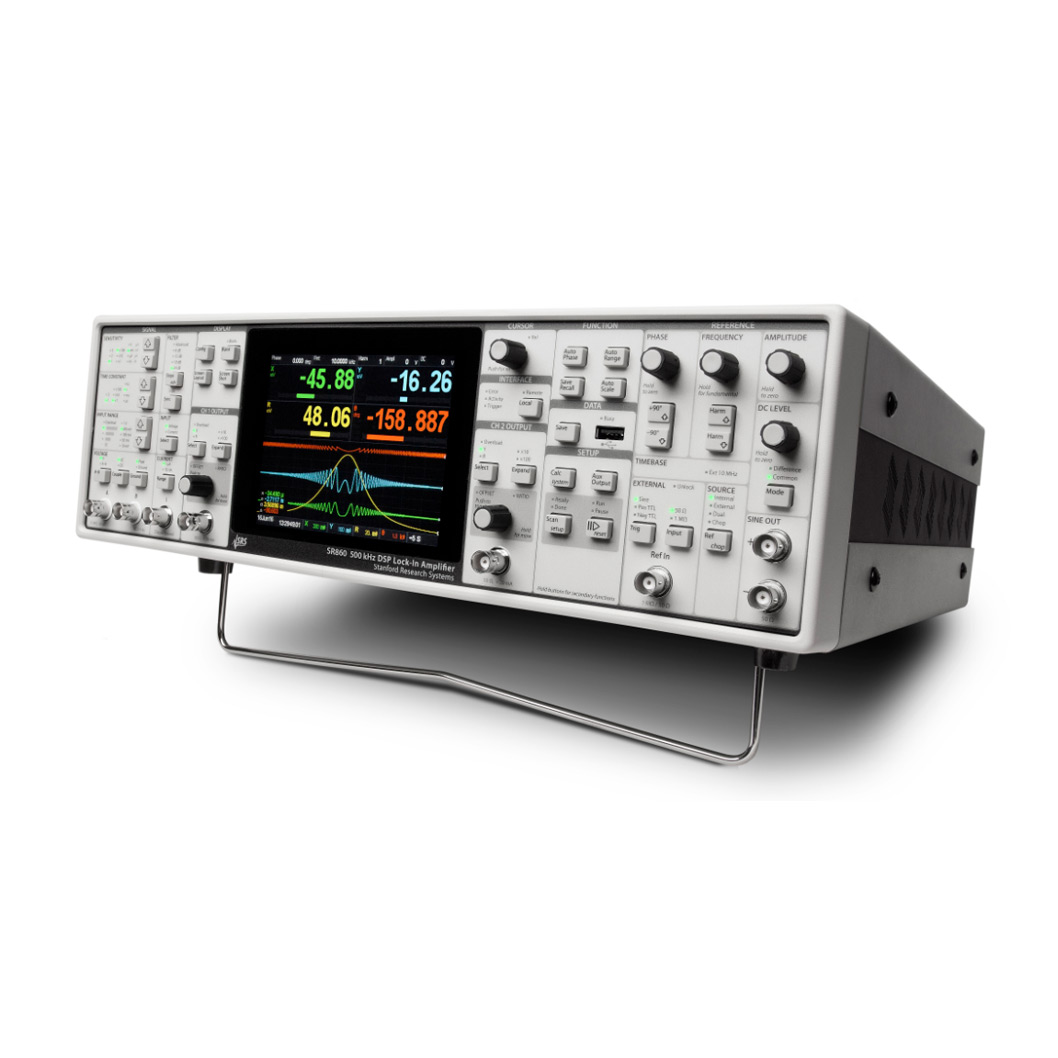

觸摸屏顯示器

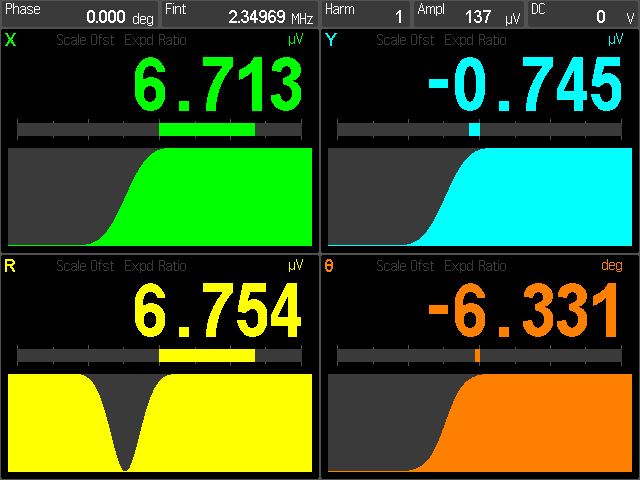

SR860前面板的中央是一個全彩640×480觸摸屏，可以設置為顯示最多4通道的數據。 （當需要黑暗實驗室時，可以從前面板或遠程接口使 LCD 屏幕消隱。）每個數據通道都可以配置為顯示 X、Y、R、θ、Aux In (1-4)、Aux 輸出 (1-2)、X 噪聲、Y 噪聲、正弦幅度、正弦輸出直流電平、參考相位或參考頻率。 屏幕可以設置為以大數字形式顯示數據通道，從整個房間都可以輕松看到，或者以“條形圖”顯示，顯示每個通道的完整歷史記錄，可選擇時間尺度從 0.5 s/div 到 2 天 /div。 即使不顯示測量值，SR860 也會始終保存所有測量值，確保不會丟失任何數據。 觸摸屏還持續顯示關鍵鎖定設置參數，例如相位、參考頻率和正弦幅度。 后面板 HDMI 端口允許在任何 HDMI 顯示器或電視上觀看 LCD 屏幕。

需要強調的是，盡管觸摸屏顯示屏可用于顯示數據，但 SR860 上無需使用觸摸屏來控制常見儀器功能。 所有常用的控件：時間常數、參考頻率、正弦幅度和偏移、輸入配置等，都可以通過專用的前面板旋鈕或按鈕進行控制。 不常訪問的配置設置，例如 TCP/IP 設置和其他通信設置，可通過觸摸屏上顯示的菜單進行訪問。

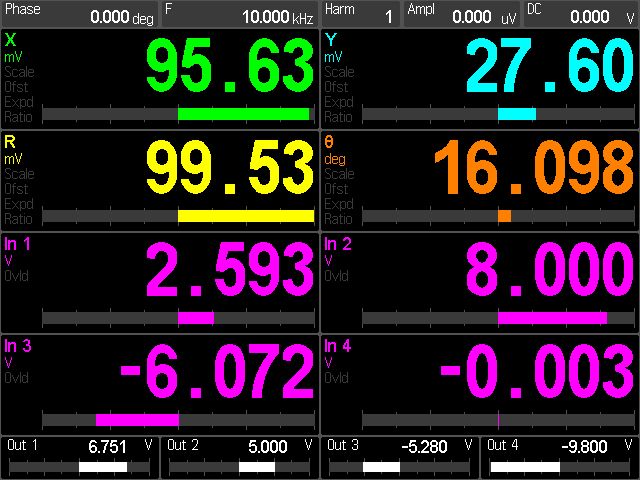

數字讀數

計算機連接

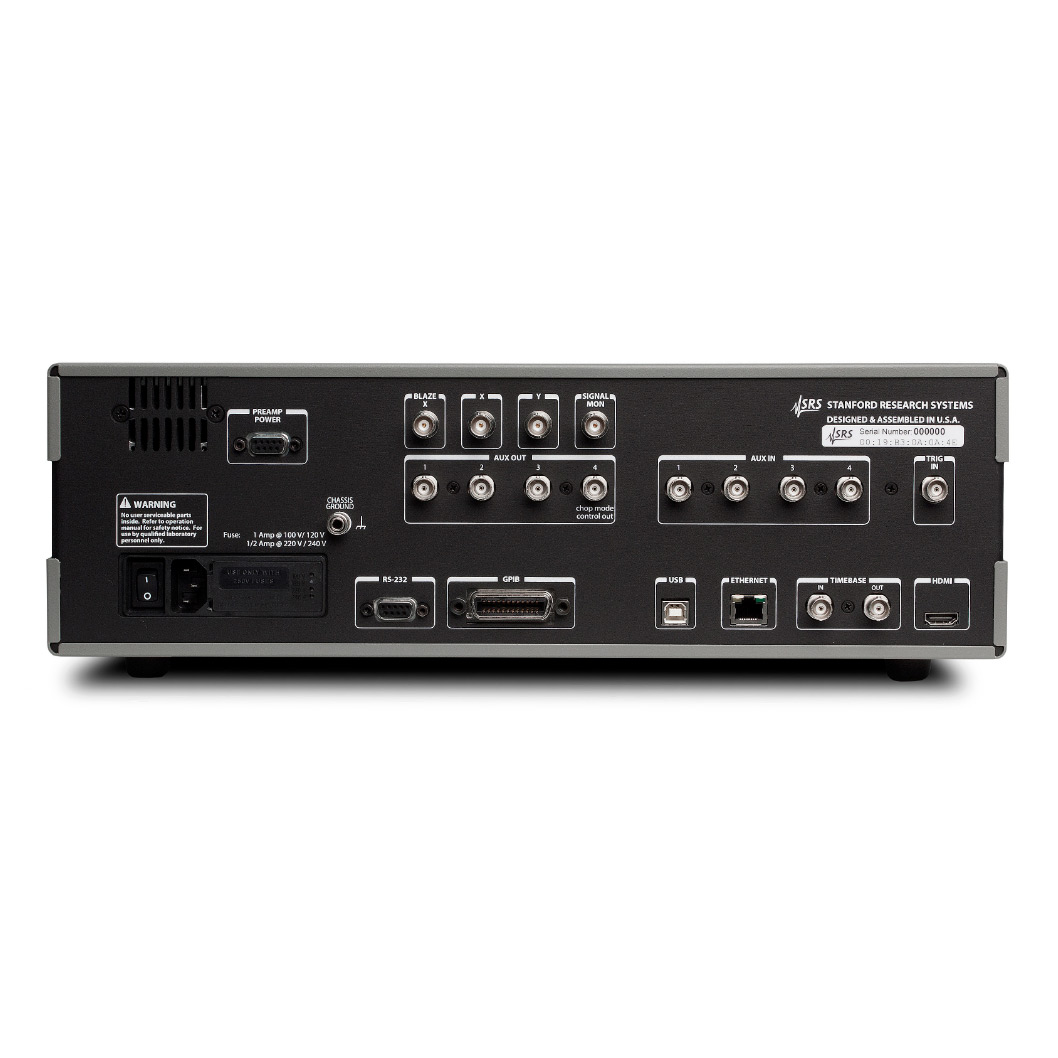

SR860 幾乎標配了所有可以想象到的遠程接口。 當然還提供 GPIB (IEEE488.2) 和 RS-232，以及 USB（測試和測量類）和以太網（VXI-11 和 telnet）。 SR860 擁有自己的網絡服務器，只需使用瀏覽器即可遠程監控和控制儀器。

前面板 USB 端口允許將數據和屏幕截圖保存到 USB 閃存驅動器。 數據可以保存為逗號分隔文件或 MATLAB 兼容的 .MAT 文件。 將屏幕截圖和數據合并到報告或電子表格中從未如此簡單。
