當前位置：首頁 / 產品與服務 / 半導體與功率器件測試 / 光隔離探頭

IsoVu 光隔離探頭 TIVP1,TIVP02 ,TIVP05

主要特點：

IsoVu 技術使用光纖供電和光模擬信號路徑，以在測量系統和 DUT 之間實現完全光電隔離。這種隔離的重要優勢是允許探頭在共模電壓下獨立浮動。

  • DC 時 160 dB (100,000,000:1) CMRR
  • 100 MHz 時高達 120 dB (1,000,000:1) CMRR
  • 1 GHz 時高達 80 dB (10,000:1) CMRR
  • ±60 kV 共模電壓范圍
  • 高達 ±2500 V 差分輸入電壓范圍
  • 高達 ±2500 V 偏置范圍



更低共模噪聲，更多詳細信息

IsoVu 技術采用光纖供電和光模擬信號路徑，以在測量系統和 DUT 之間實現完全的電隔離。由于支持探頭在共模電壓下獨立浮動，隔離可大大降低共模干擾。

與 4、5 或 6 系列 MSO 相結合，IsoVu 提供一種高效、可靠的方式解決快速參考轉換的高帶寬差分信號，從而使您能夠花費更少的時間進行各種“盲目設計”工作：

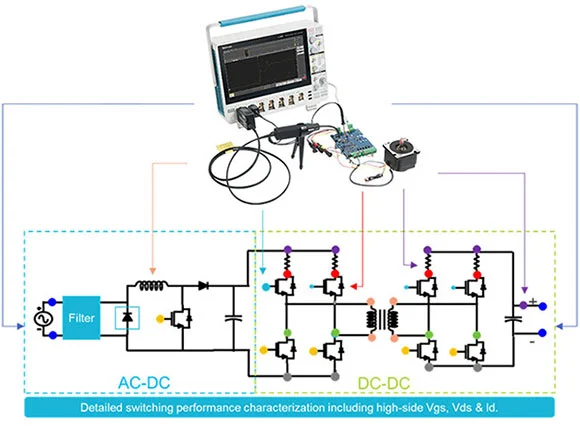

  • 電源中的浮動測量

  • 通過分流電阻測量電流

  • 調試 ESD 和 EMI 敏感性問題

  • 斷開接地回路

帶寬范圍內的高差分電壓

對于傳統差分探頭，您必須在高帶寬和高電壓之間做出選擇。IsoVu 探頭采用屏蔽同軸電纜和隔離功能，提供高帶寬和 ±2500V 的差分電壓范圍。

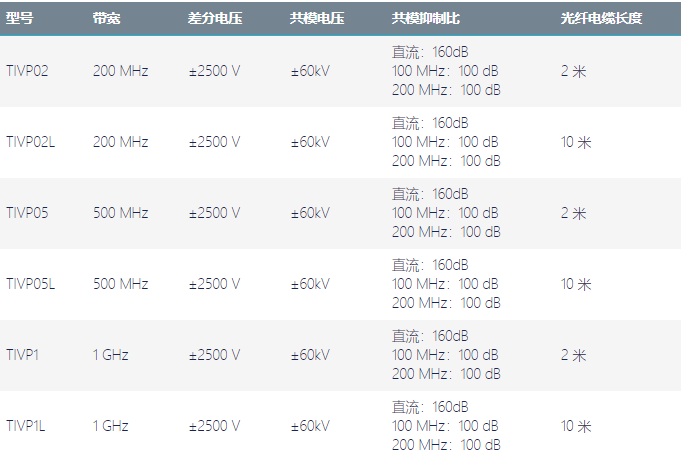

第二代IsoVu TIVP探頭提供 200 MHz、500 MHz 和 1 GHz 的一系列帶寬，以適合您的預算并構建具有特定項目所需性能的工作平臺。

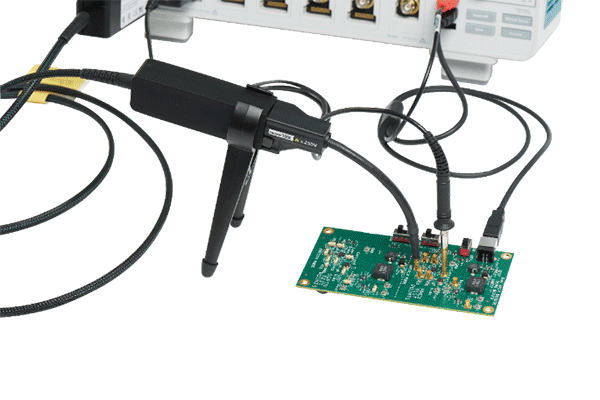

采用節省空間設計的創新技術

第二代IsoVu探頭提供與我們的原始 IsoVu 探頭相同的帶寬、共模抑制性能和電壓范圍，但尺寸僅為其 1/5，且去除單獨的控制器盒。緊湊的探頭和示波器連接器中含激光器和模擬電子技術。較之原始 IsoVu 探頭，第二代光隔離探頭還具有：

  • DC 增益精度更佳

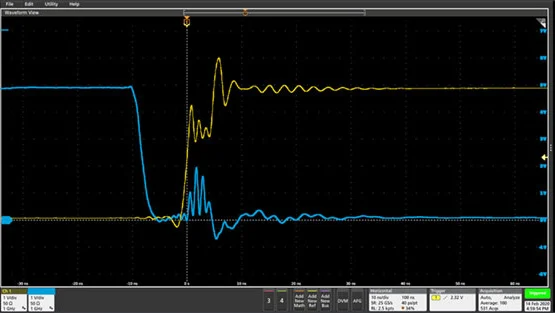

  • 更好的階躍響應特性

  • 更多內置量程

連接簡單，性能更高

IsoVu 探頭端部具有一系列可提供高性能和可及性的連接件和附件。

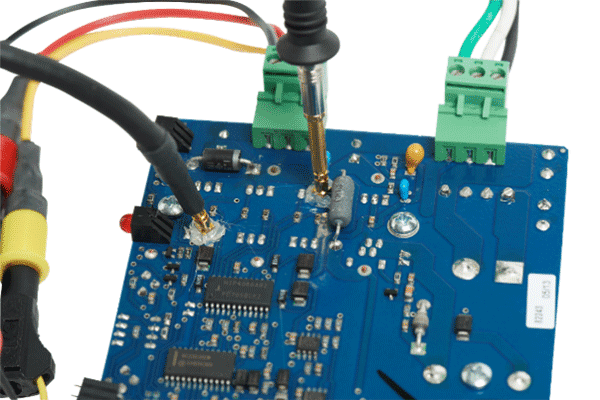

例如，MMCX 連接器是經濟的、可廣泛使用的連接器，可提供穩定的免手持的測試點，并提供優秀的帶寬和共模抑制。其堅固的金屬主體屏蔽中心導線，并最大程度地減小接地環路面積，從而將干擾降至最低。

其他附件也可用于使探頭端部適應多種連接方式。對于需要大于 ±250V 差分電壓的應用，還可另外提供 0.100 " 和 0.200 " 間距的方針端部。

不使用探頭時，傳感器探頭在探頭 SMA 連接器處具有 1MΩ 和 50Ω 可切換終端。此功能可以有效地向任何兼容示波器添加隔離通道。
