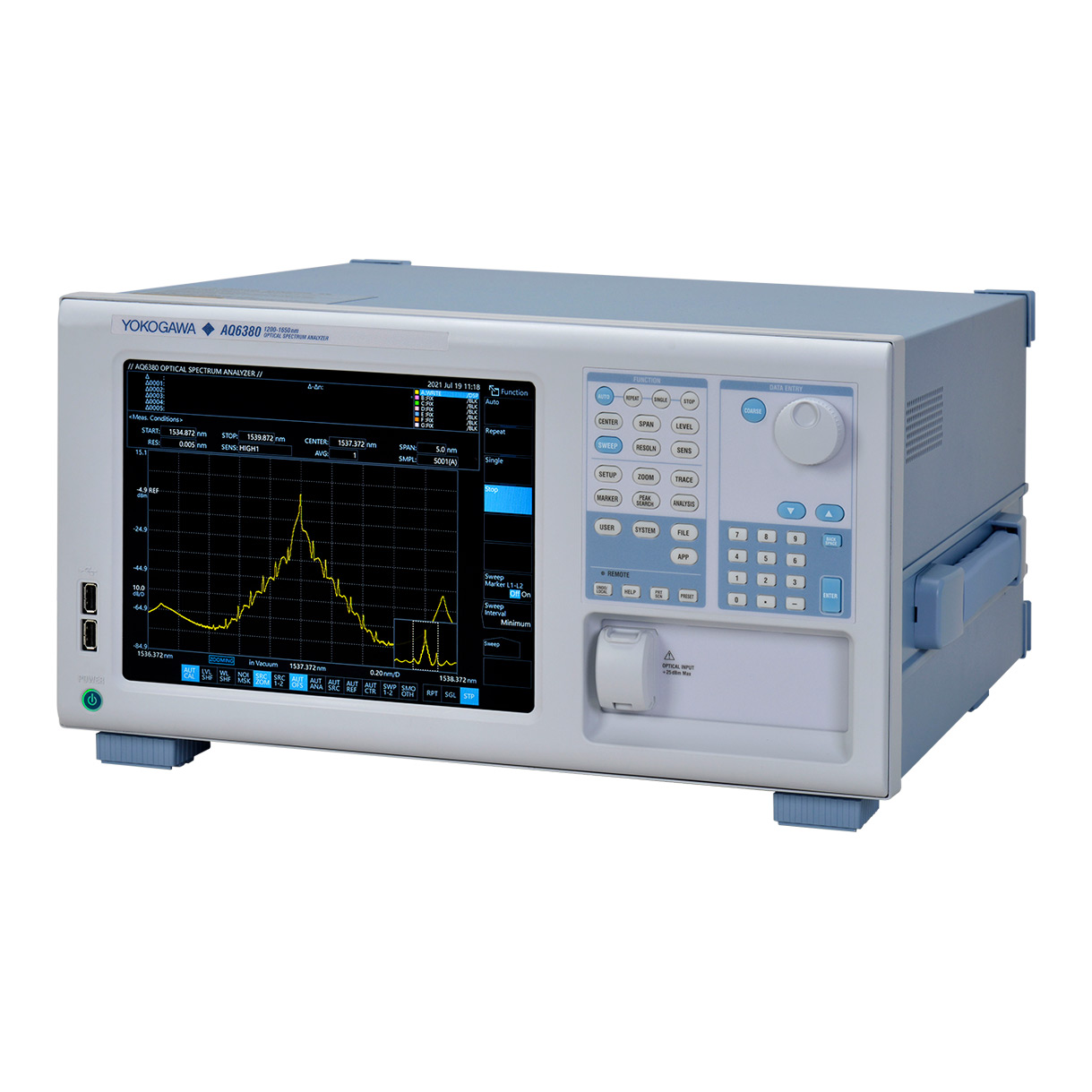

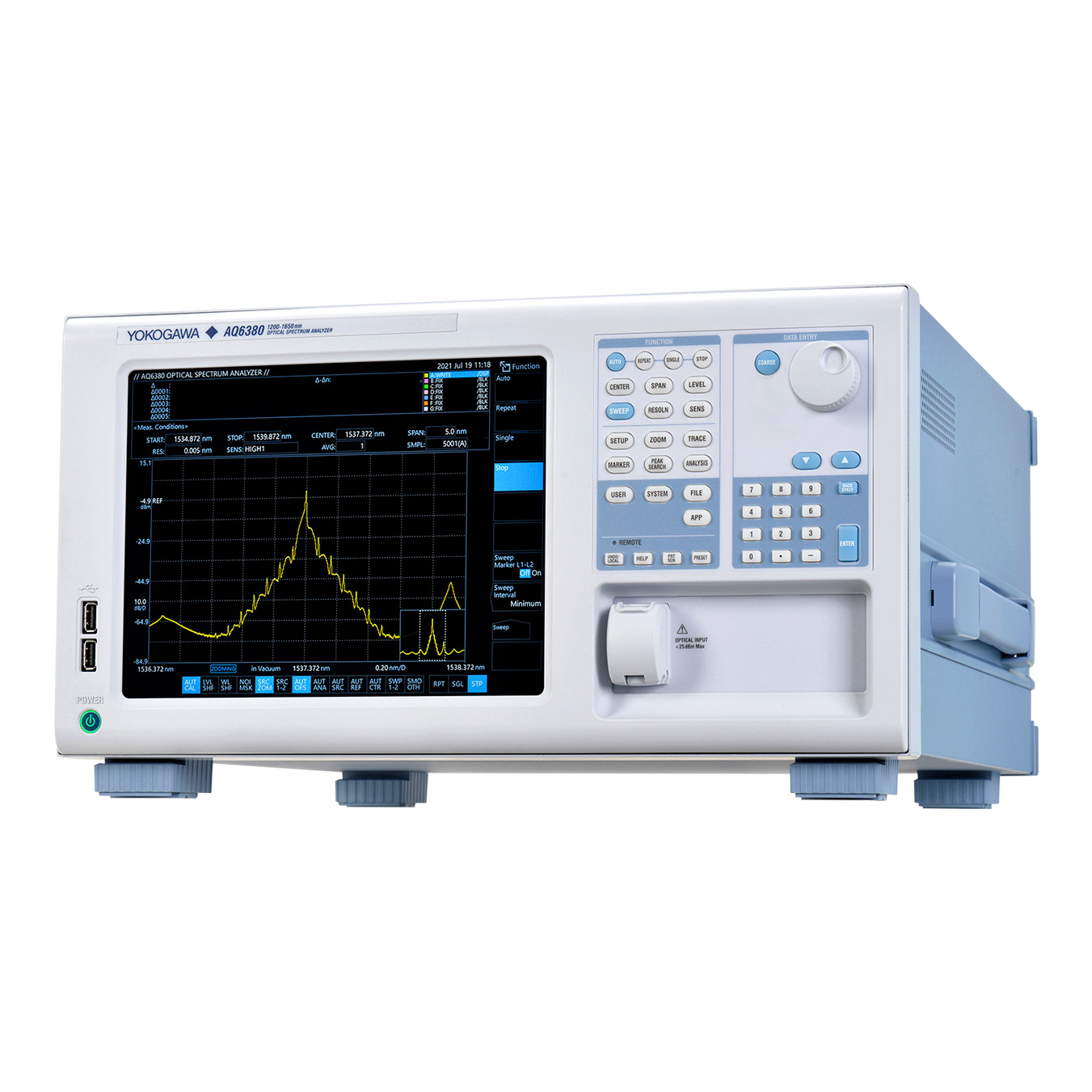

光譜分析儀AQ6380 1200 - 1650 nm

全球移動寬帶接入的增長改變了人們生活、工作和協作的方式。移動用戶數量的增加以及物聯網和云等通信服務的擴展將推動數據流量的指數式增長。
5G和波分復用（WDM）等通信技術正在不斷地開發、部署和進一步改進。開發和測試高精度使用的新光學設備和組件的質量和性能是一項眼下具有挑戰性的任務。
橫河AQ6380配備了先進的單色鏡，提供了工程師和科學家開發并改善下一代通信網絡光收發器和組件（速度、帶寬和質量）所需的性能。

更清晰、更深入、更精確

高波長分辨率： 5pm
高波長精度： ±5pm
動態范圍： 65dB
高雜散光抑制比： 80dB

產品介紹
技術參數
附件及選件
視頻演示
技術文檔

測量速度高達20倍

通過專用于CW光的新型靈敏度模式“RAPID”，測量速度比傳統機型快至少20倍。

用于優化測量時間的新靈敏度設置

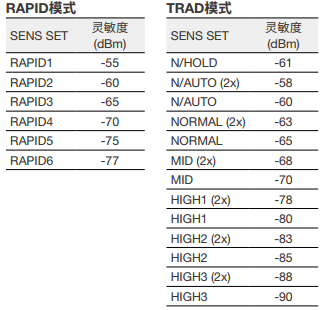

靈敏度的設置是影響測量時間的重要因素之一。 AQ6380有2種模式和19種靈敏度設置，因此根據光信號類型和最低靈敏度要求選擇最佳靈敏度可以縮短測量時間。

也可以通過數值設置靈敏度。通過直接輸入所需的最小靈敏度，自動選擇適當?shù)撵`敏度設置。

RAPID: 專用于CW光的快速測量靈敏度模式
TRAD: 支持CW光和脈沖光的傳統靈敏度模式

內置分析功能免除了后期的數據處理工作

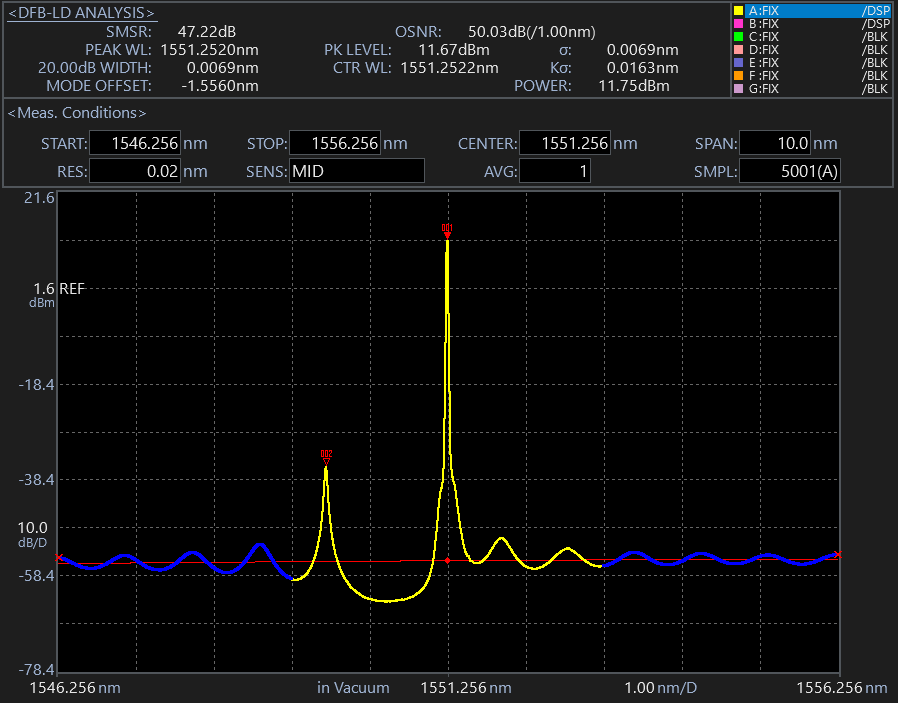

AQ6380具有內置分析功能，用于表征各種光學系統和設備(如WDM系統、 DFB-LD、 EDFA和濾波器）的光譜特性。可以自動計算被測設備的主要參數，這將有助于實現快速測量。

分析功能包括：

DFB-LD
FP-LD
LED
譜寬（峰值/陷波）
SMSR
光功率
WDM（OSNR）
EDFA（增益和NF）
濾波器（波峰/波谷）
WDM濾波器（波峰/波谷）

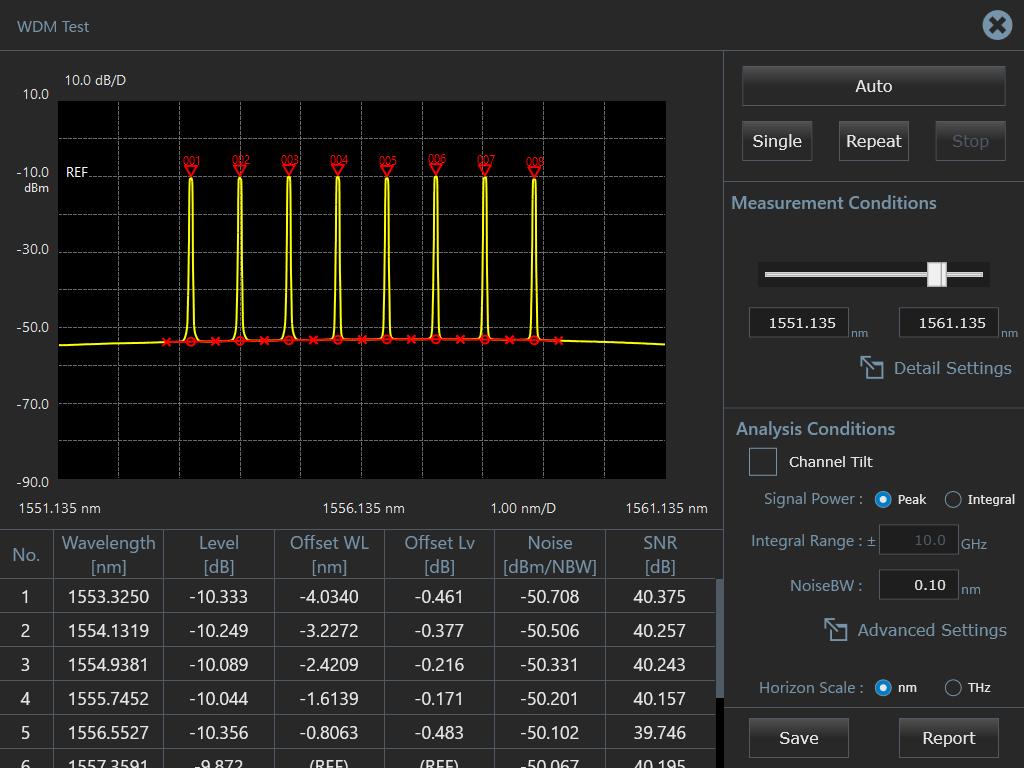

面向DUT的測試應用程序（APP）簡化了測試過程

應用程序（APP）模式將多功能OSA轉換為專用于被測設備（DUT）的機器。 APP模式提供DUT特定的用戶界面，該界面引導用戶從配置設置到測試結果輸出，而無需用戶了解各種 OSA設置。

AQ6380預裝了一些基本應用程序，如WDM測試、 DFB-LD測試和FP-LD測試。此外，還可以從橫河網站上下載應用程序，并添加到AQ6380上進行使用。

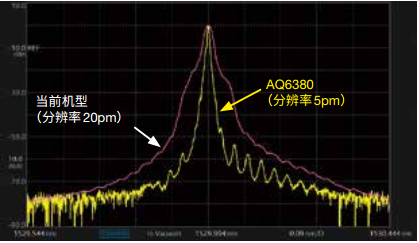

5pm高波長分辨率

AQ6380達到5pm的波長分辨率。它能夠分離緊密分配的DWDM通道和光收發器的調制側峰值。

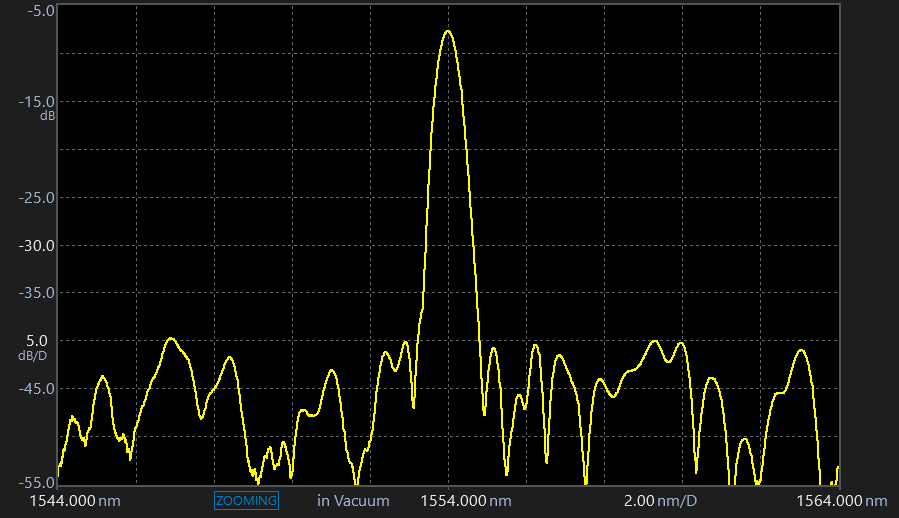

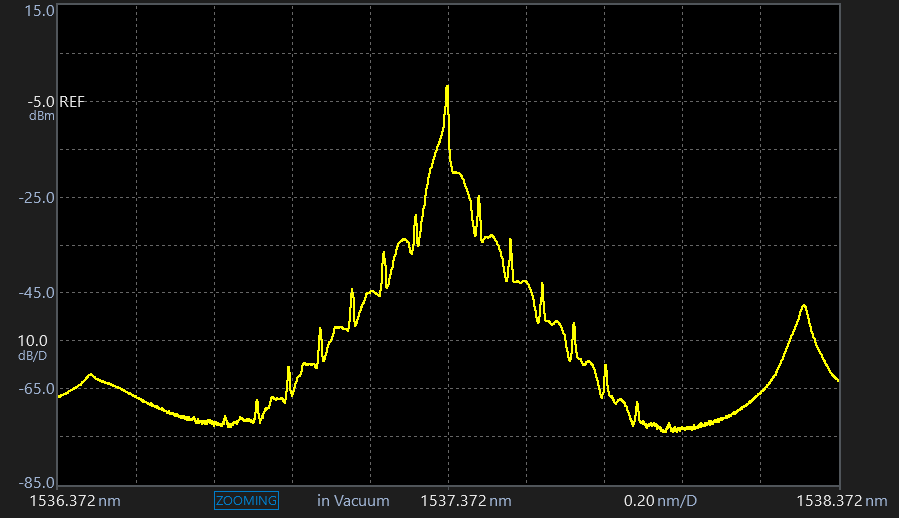

65dB動態范圍

AQ6380單色鏡具有更陡峭的光譜特性，可以有效分離相近的信號，如外腔激光器的殘余縱模,并執行精確測量。

寬波長范圍和可變分辨率支持各種應用

AQ6380的波段為1200~1650nm，因此一個單元可以滿足多樣化的波長測量需求。并且，波長分辨率可以從5pm到2nm不等，支持從窄帶峰值/陷波測量到寬帶光譜測量的廣泛應用。此外，增加分辨率通常有助于提高低功率信號的測量速度和測量精度。

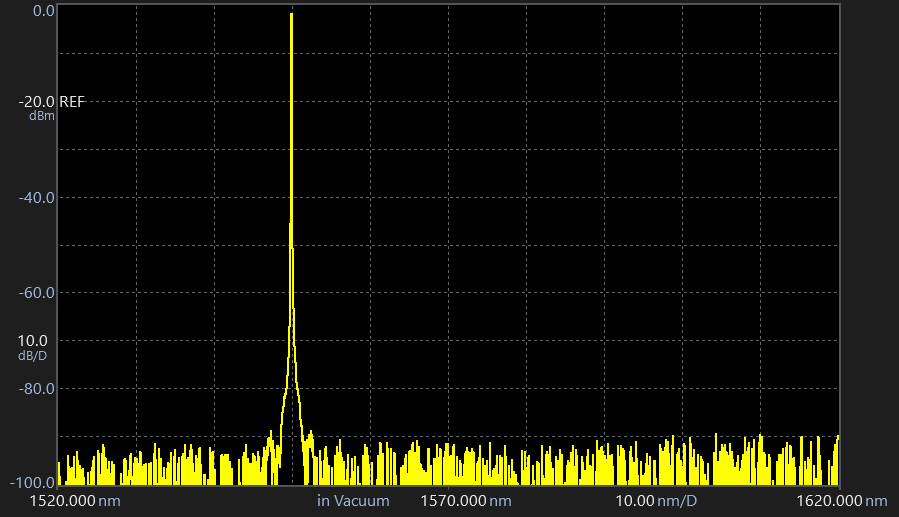

80dB雜散光抑制

雜散光是由單色鏡內入射光的漫反射引起的光學噪聲。在激光SMSR測量等情況下，同時測量多個不同等級的光譜時，雜散光可能會干擾測量；因此，需要高雜散光抑制性能。 AQ6380提供大動態范圍測量，具有80dB的出色雜散光抑制性能。此外，由于測量原理，不會產生雜散噪聲。

減少水汽吸收的氣體凈化功能

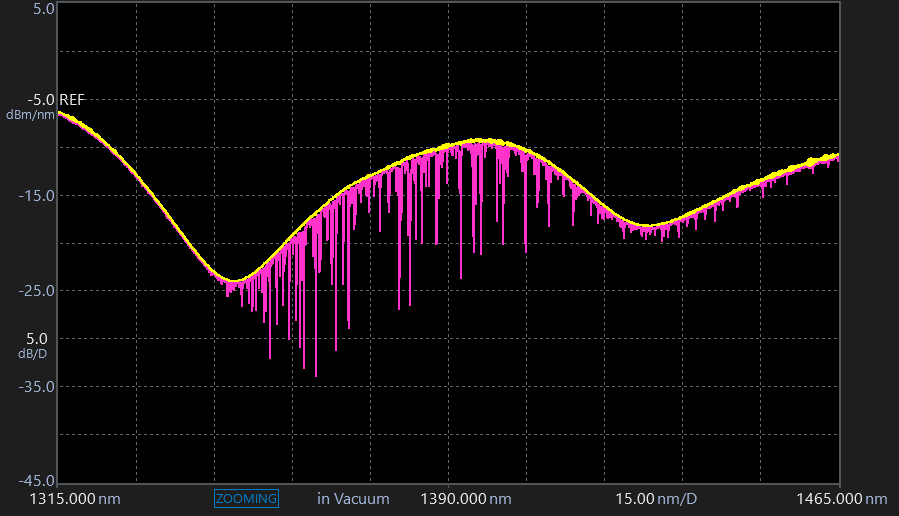

在近紅外波長范圍內，由于空氣中水汽的影響，存在觀察到強烈光吸收的波長區域。在光譜分析儀的測量中，有一個可明顯檢測到單色鏡內水汽的光吸收特性的波段。這種現象會干擾適用波段范圍內的精確光譜測量。

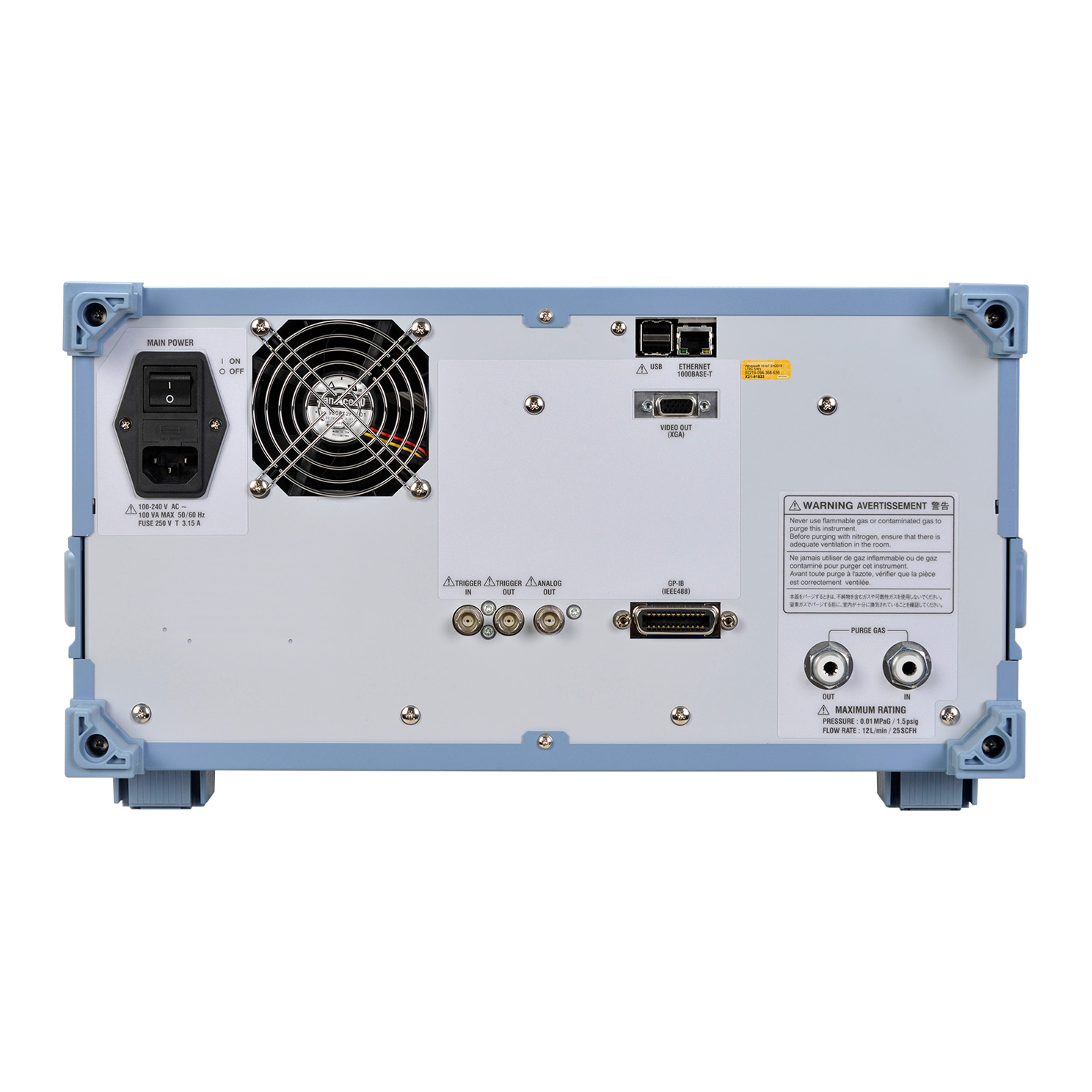

AQ6380配備凈化裝置，通過背面板上的專用端口持續供應氮?dú)饣蚋稍锟諝猓愿鼡Q單色鏡內的空氣。因此，它可以實現精確的光譜測量，而不受水汽的光吸收現象的影響。
