電磁兼容EMC測試可分為EMI、EMS兩個部分，其中EMS是指電磁抗擾度測試。此測試的目的是為了檢測電器產品能否在電磁環境中穩定工作，不受影響。它的測試項目主要包含以下幾個：

1、ESD-靜電抗擾度測試；

2、RS-射頻電磁場輻射抗擾度測試；

3、CS-射頻場感應的傳導騷擾抗擾度測試；

4、DIP-電壓暫降，短時中斷和電壓變化抗擾度測試；

5、SURGE-浪涌（沖擊）抗擾度測試；

6、EFT-電快速瞬變脈沖群抗擾度測試；

7、PFMF-工頻磁場抗擾度測試。

本文只針對EMS中的SURGE-浪涌（沖擊）抗擾度測試進行分析。

浪涌（沖擊）抗擾度測試

標準：GB/T17626.5、IEC 61000-4-5

（一）雷電產生浪涌電壓的主要原理如下

因供電線路被雷擊，或者一些重型設備開關通斷時，產生的僅僅幾百萬分之一秒時間內的一種劇烈脈沖。具體分為電力系統開關瞬態和雷電瞬態。

電力系統開關瞬態：

1、主電源系統切換騷擾，例如電容器組的切換；

2、配電系統內在儀器附近的輕微開關動作或者負荷變化；

3、與開關裝置有關的諧振電路，如晶閘管；

4、各種系統故障，例如對設備組接地系統的短路和電弧故障。

雷電瞬態：

1、直接雷擊于外部電路（戶外），注入的大電流流過接地電阻或外部電路阻抗而產生電壓；

2、在建筑物內、外導體上產生感應電壓和電流的間接雷擊（即云層之間或云層中的雷擊或擊于附近物體的雷擊，這種雷擊產生的磁場）；

3、附近直接對地放電的雷電電流，通過入地耦合到設備組接地系統的公共接地路徑。

當保護裝置動作時，電壓和電流可能發生迅速變化，并可能耦合到內部電路。

（二）測試目的

該測試項目的目的是驗證被試裝置在被激勵并收到開關通斷和雷擊產生的浪涌電壓，在電源和互連線路上產生的高能量騷擾時能否正常工作。

（三）瞬態的模擬

1、信號發生器的特性應盡可能地模擬開關瞬態和雷擊瞬態現象；

2、如果干擾源與受試設備的端口在同一線路中，例如在電源網絡中（直接耦合），那么信號發生器在受試設備的端口能夠模擬一個低阻抗源；

3、如果干擾源與受試設備的端口不在同一線路中（間接耦合），那么信號發生器能夠模擬一個高阻抗源。

對于不同場合使用的產品及產品的不同端口，由于相應的浪涌（沖擊）瞬態波形各不相同，因此對應的模擬信號發生器的參數也各不相同。

（四）實驗環境

1、環境溫度：15℃-35℃；

2、相對濕度：10%~75%；

3、大氣壓力：86Kpa-106Kpa。

（五）試驗等級

等級開路試驗電壓（±10%）KV

等級1：0.5KV；

等級2：1.0KV；

等級3：2.0KV；

等級4：4.0KV；

具體如表1所示：

表 1

（六）試驗設備：組合波信號發生器

1、用于電源線實驗的波形（1.2/50us和8/20us），開路電壓波和短路電流波內阻：差模（線一線）2歐，共模（線一地）12歐。1.2/50us和8/20us波形通常按GB/T 16927.1規定，如圖1和圖2所示。

輸出極性：+/-；

試驗次數：在選定點至少加五次正極性和五次負極性；

重復率：最快為每分鐘一次；

當產品交流輸入時：移相范圍：0-270，一般為變化角度為90；直流輸入時：則不用設置相位，+/-各五次即可。

圖 1

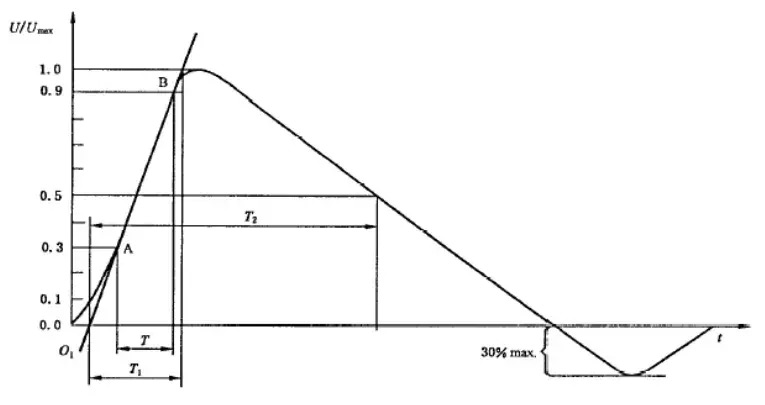

波前時間：T1=1.67xT=1.2x（1±30%）us

半峰值時間：T1=50x（1±20%）us

圖 2

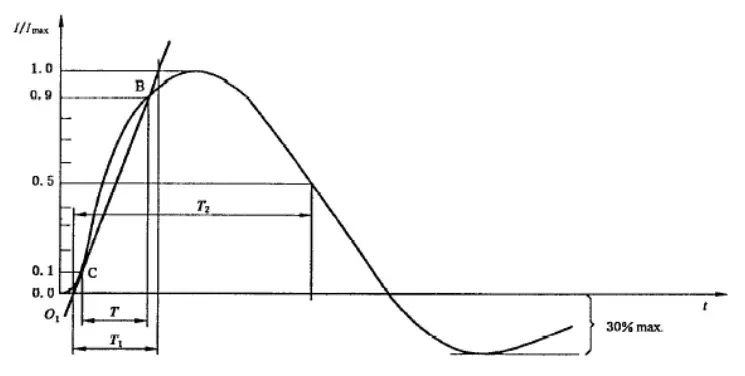

波前時間：T=1.25xT=8x（1±20%）us

半峰值時間：T=20x（1±20%）us

2、用于信號線實驗的波形（10/700us）

動態阻抗：40歐；

輸出極性：+/-；

試驗次數：在選定點至少加五次正極性和五次負極性；

重復率：最快為每分鐘一次。
